Trong bối cảnh doanh nghiệp hướng đến tự động hóa sản xuất, robot 4 bậc tự do trở thành lựa chọn tối ưu giúp tăng năng suất, giảm sai sót và nâng cao tính cạnh tranh. Cùng Intech Group tìm hiểu chi tiết trong bài viết sau đây:

Định nghĩa cánh tay robot 4 bậc tự do

Cánh tay robot 4 bậc tự do (4 Degrees of Freedom - 4DOF) là loại robot công nghiệp được thiết kế với 4 trục hoặc khớp chuyển động, cho phép thực hiện các thao tác linh hoạt trong không gian ba chiều như xoay, gắp, di chuyển và đặt sản phẩm. Trục cuối cùng của robot thường nằm gần phần đế, giúp tăng độ ổn định và đảm bảo chuyển động chính xác cho toàn bộ cánh tay.

Đây là lựa chọn phổ biến trong các dây chuyền sản xuất đóng gói, gắp - đặt sản phẩm, cấp phôi vào máy, xếp hàng hóa và nhiều ứng dụng tự động khác trong công nghiệp.

Tầm quan trọng của cánh tay robot 4 bậc tự do

Robot 4 bậc tự do ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ sự linh hoạt, chính xác và khả năng chịu tải tốt. Một số ưu điểm nổi bật gồm:

- Robot có thể được lập trình lại để thực hiện nhiều nhiệm vụ khác nhau mà không cần thay đổi cấu trúc phần cứng.

- Giúp giảm tải công việc nặng nhọc cho con người trong các công đoạn lặp lại, đòi hỏi sức lực hoặc độ chính xác cao.

- Đặc biệt phù hợp với các dây chuyền sản xuất tự động như: điện tử, ô tô, cơ khí chính xác,....

- Với cấu trúc 4 trục, robot có thể bao phủ không gian làm việc lớn mà không cần di chuyển đế, tối ưu diện tích sử dụng.

Cấu tạo của cánh tay robot 4 bậc tự do

Một cánh tay robot 4 bậc tự do được thiết kế với cấu trúc tối ưu, đảm bảo khả năng chuyển động linh hoạt, chính xác và ổn định trong quá trình vận hành. Robot 4 bậc bao gồm ba phần chính:

Tay máy

Tay máy là phần cơ khí chính của robot, gồm các khớp nối cho phép thực hiện các thao tác tương tự như cánh tay con người như: vươn, gập, xoay và gắp. Tại các điểm nối, robot thường được trang bị khớp trượt và khớp quay cho phép robot dễ dàng thực hiện các thao tác trong quá trình gắp – đặt, xếp hàng hoặc lắp ráp tự động.

Hệ thống điều khiển

Tùy theo yêu cầu ứng dụng, hệ thống điều khiển có thể được thiết lập ở nhiều mức độ khác nhau từ cơ bản (xác định vị trí, tọa độ, đường đi) đến nâng cao (tự động tính toán quỹ đạo, xử lý lỗi, đọc lệnh phức tạp). Hầu hết robot 4 bậc tự do đều sử dụng động cơ servo, giúp tạo lực chính xác, phản ứng nhanh và đảm bảo hoạt động ổn định.

Phần mềm điều khiển

Phần mềm là công cụ trung gian giúp lập trình và điều phối hoạt động của robot. Nhờ phần mềm, robot có thể được lập trình để tự động thực hiện nhiều nhiệm vụ khác nhau, phù hợp với từng yêu cầu sản xuất.

Robot 4 bậc tự do có khả năng di chuyển và xoay theo 4 hướng độc lập, bao gồm ba chuyển động tịnh tiến (theo trục X, Y, Z) và một chuyển động quay quanh trục. Nhờ đó, robot có thể thao tác linh hoạt trong không gian, đảm bảo độ chính xác và hiệu quả cao trong các ứng dụng tự động hóa.

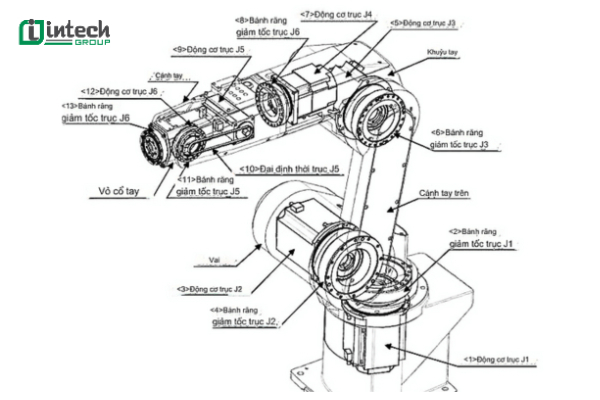

Các thành phần chính của cánh tay robot 4 bậc tự do

Một cánh tay robot 4 bậc tự do được cấu tạo từ nhiều bộ phận cơ khí và điện tử tinh vi, giúp robot có thể thực hiện chính xác các chuyển động và thao tác trong dây chuyền sản xuất. Dưới đây là các thành phần quan trọng tạo nên cấu trúc và khả năng vận hành linh hoạt của robot:

Thành phần cơ sở hoặc cố định

Đế robot là bộ phận nền tảng, giữ cho toàn bộ cánh tay robot được ổn định và vững chắc, có khả năng xoay trái - phải linh hoạt, giúp robot mở rộng phạm vi hoạt động bao gồm cả hai bên và phía sau.

Khớp đầu tiên - Khớp vai

Khớp đầu tiên là phần kết nối giữa đế và các liên kết bên trong robot cho phép chuyển động quay của cột và cánh tay, tương tự chuyển động vai của con người. Khớp này có góc quay lớn, khoảng 300° (150° sang trái và 150° sang phải), giúp robot có thể xoay linh hoạt trong không gian.

Khớp thứ hai - Khớp khuỷu

Khớp thứ hai đảm nhận vai trò nâng - hạ và điều chỉnh độ dài tầm với của cánh tay robot. Khớp khuỷu hoạt động tương tự khớp vai, cũng có khả năng chuyển động khoảng 300°, cho phép robot đưa tay tới hoặc thu về linh hoạt, ứng dụng trong lắp ráp chi tiết hoặc vận chuyển vật liệu.

Khớp thứ ba - Khớp cổ tay

Khớp cổ tay là bộ phận đảm nhận chuyển động tinh tế và chính xác nhất, với phạm vi xoay đến 540° cho phép robot xoay, vặn hoặc điều chỉnh góc thao tác giống như cổ tay con người, nhờ đó robot có thể siết bu lông, tháo vít, hoặc xoay chi tiết nhỏ một cách chính xác và nhanh chóng.

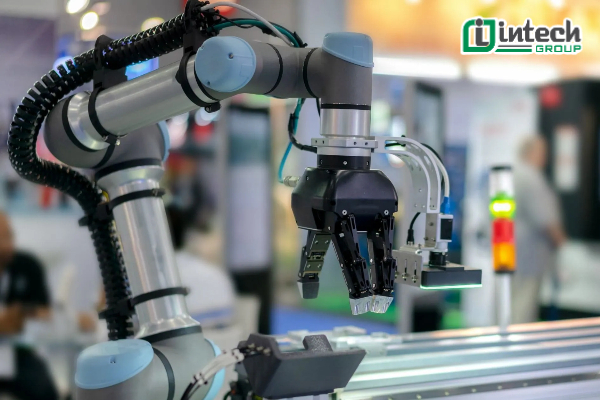

Bộ phận tác động cuối - End Effector (Bộ kẹp)

Đây là bộ phận tiếp xúc trực tiếp với sản phẩm hoặc vật liệu, đảm nhận vai trò gắp, giữ, hàn hoặc di chuyển chi tiết trong quá trình sản xuất. Tùy theo ứng dụng, bộ phận tác động cuối có thể được tùy chỉnh với nhiều dạng khác nhau như: dụng cụ kẹp cơ khí, kẹp khí nén, bộ hút chân không, kẹp từ hoặc đầu hàn tự động.

Nguyên lý hoạt động của robot 4 bậc tự do

Robot 4 bậc tự do hoạt động dựa trên sự kết hợp giữa hệ thống cơ khí chính xác và phần mềm điều khiển thông minh.

Động học thuận (Forward Kinematics)

Khi biết được góc quay của vai, khuỷu tay và cổ tay, hệ thống có thể tính toán chính xác đầu gắp của robot đang ở đâu trong không gian làm việc. Quá trình này thường được thực hiện bằng phép tính ma trận hoặc mô hình hình học.

Động học nghịch (Inverse Kinematics)

Động học nghịch giúp xác định các góc khớp cần đạt được để đầu công tác di chuyển tới một vị trí mong muốn, đảm bảo robot hoạt động đúng hướng, đúng vị trí và tránh các điểm giới hạn cơ học.

Nguyên lý điều khiển và phản hồi

Bộ điều khiển trung tâm (Controller) của robot đóng vai trò:

- Nhận lệnh di chuyển từ người vận hành hoặc chương trình lập sẵn.

- Giải bài toán động học nghịch để tính toán góc cho từng khớp.

- Gửi tín hiệu điều khiển đến động cơ servo hoặc step motor.

- Nhận phản hồi từ cảm biến vị trí (encoder) để so sánh, hiệu chỉnh liên tục trong vòng lặp phản hồi (feedback loop) nhằm đảm bảo độ chính xác cao.

Quá trình di chuyển và phối hợp khớp

Khi thực hiện nhiệm vụ như gắp vật từ điểm A đến điểm B, robot 4 bậc tự do sẽ lập trình quỹ đạo di chuyển tối ưu. Nhờ sự phối hợp giữa bộ truyền động mạnh mẽ, cảm biến nhạy, và bộ điều khiển thông minh, robot 4 bậc tự do trở thành giải pháp tự động hóa hiệu quả.

Ứng dụng của robot 4 bậc tự do trong sản xuất công nghiệp và đời sống

Với cấu trúc nhỏ gọn và khả năng lập trình chính xác, loại robot này được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Ứng dụng trong công nghiệp sản xuất

Robot 4 bậc tự do đóng vai trò quan trọng trong tự động hóa dây chuyền sản xuất. Một số ứng dụng tiêu biểu gồm:

• Gắp – đặt và lắp ráp linh kiện: Robot đảm nhiệm thao tác lặp lại chính xác trong các dây chuyền điện tử, cơ khí, ô tô.

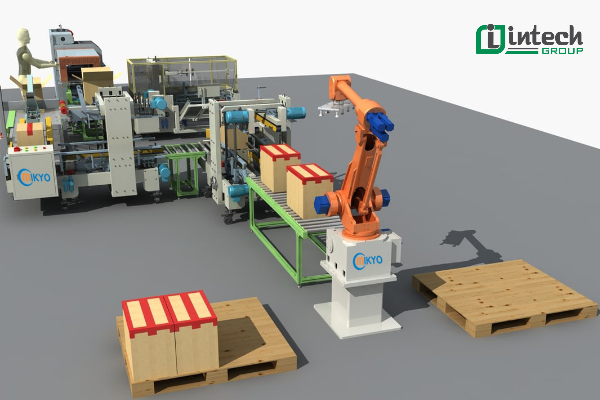

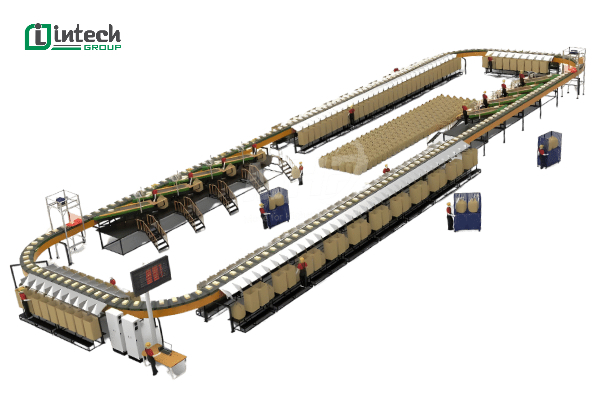

• Đóng gói và phân loại sản phẩm: Đặc biệt trong ngành thực phẩm, logistics có thể xử lý tốc độ cao, tiết kiệm nhân công.

• Phun sơn, hàn, ép nhựa, đúc kim loại: Robot giúp cải thiện độ an toàn, đảm bảo tính đồng nhất của sản phẩm.

• Vận chuyển và xếp dỡ hàng hóa: Robot có thể thay thế con người trong các khu vực nguy hiểm hoặc yêu cầu độ chính xác cao.

Ứng dụng trong lĩnh vực chăm sóc sức khỏe

Robot 4 bậc tự do không chỉ phục vụ công nghiệp mà còn mang lại giải pháp hỗ trợ y tế thông minh.

• Phục hồi chức năng: Robot được lập trình để hỗ trợ bệnh nhân tập vận động sau chấn thương.

• Phẫu thuật chính xác: Cánh tay robot giúp bác sĩ thực hiện thao tác vi phẫu với độ chính xác cao, giảm rủi ro và rút ngắn thời gian hồi phục.

• Hỗ trợ người cao tuổi và người khuyết tật: Robot có thể giúp trong việc ăn uống, di chuyển, nhắc lịch uống thuốc hoặc hỗ trợ chăm sóc từ xa.

Ứng dụng trong nông nghiệp

Tự động hóa đang thay đổi mạnh mẽ ngành nông nghiệp, và robot 4 bậc tự do đóng vai trò trong nhiều quy trình:

• Gieo hạt, thu hoạch, phân loại nông sản.

• Phun thuốc, bón phân tự động.

• Giám sát và thu thập dữ liệu cây trồng, vật nuôi.

Ứng dụng trong công nghiệp hàng không, vũ trụ

Robot 4 bậc tự do được ứng dụng trong các quy trình yêu cầu độ chính xác tuyệt đối:

• Lắp ráp, bảo trì linh kiện máy bay và trạm vũ trụ.

• Kiểm tra và thu thập dữ liệu kỹ thuật.

• Xử lý, di chuyển các vật thể nặng hoặc có hình dạng phức tạp trong môi trường không gian hạn chế.

Ưu điểm của việc sử dụng robot 4 bậc tự do

Tăng năng suất và hiệu quả công việc

Robot 4 bậc tự do có thể làm việc liên tục 24/7, không bị ảnh hưởng bởi yếu tố mệt mỏi hay sai sót do con người giúp rút ngắn thời gian sản xuất, nâng cao năng suất và duy trì chất lượng ổn định cho sản phẩm.

Giảm sai sót và rủi ro lao động

Việc sử dụng robot trong các công đoạn như gắp, hàn, phun sơn hay vận chuyển hàng hóa nặng giúp hạn chế tai nạn lao động và sai sót, đặc biệt hữu ích trong môi trường nguy hiểm, độc hại hoặc đòi hỏi độ chính xác cao như sản xuất linh kiện điện tử, cơ khí chính xác, và công nghiệp ô tô.

Linh hoạt, dễ thích ứng với nhiều môi trường làm việc

Robot 4 bậc tự do có khả năng tái cấu hình nhanh chóng, phù hợp với các quy trình sản xuất thay đổi thường xuyên, có thể ứng dụng linh hoạt trong nhiều khâu khác nhau.

Giải pháp tiết kiệm chi phí lâu dài

Thời gian hoàn vốn trung bình chỉ khoảng 1,5 năm, sau giai đoạn này, doanh nghiệp có thể giảm chi phí nhân công, tiết kiệm diện tích nhà xưởng và cắt giảm chi phí bảo hộ lao động mà vẫn đảm bảo hiệu suất cao.

Hạn chế khi sử dụng robot 4 bậc tự do

Yêu cầu lập trình và điều khiển phức tạp

Robot càng hiện đại thì yêu cầu về kỹ năng lập trình, tích hợp và điều khiển càng cao. Do đó, doanh nghiệp cần đội ngũ kỹ thuật có chuyên môn để vận hành và tối ưu hiệu suất robot.

Khả năng tải trọng còn hạn chế

Robot 4 bậc tự do thường có giới hạn về tải trọng, vì vậy, chúng phù hợp hơn với các nhiệm vụ gắp, lắp ráp, đóng gói hoặc thao tác nhẹ, thay vì các công việc yêu cầu nâng vật nặng.

Thiếu sự khéo léo như con người

Robot 4 bậc tự do chưa thể thay thế hoàn toàn con người trong các công việc yêu cầu sự tinh tế, cảm nhận lực hoặc khả năng ứng biến linh hoạt trong quy trình sản xuất phức tạp.

Tương lai của robot 4 bậc tự do trong tự động hóa công nghiệp

Robot 4 bậc tự do được tích hợp trí tuệ nhân tạo, cảm biến thông minh và các công nghệ kết nối tiên tiến, mở ra kỷ nguyên tự động hóa toàn diện cho mọi lĩnh vực công nghiệp.

Tích hợp trí tuệ nhân tạo (AI) và học máy (Machine Learning)

- Nhờ khả năng kết hợp trí tuệ nhân tạo AI và học máy (Machine Learning), robot có thể:

- Tự động điều chỉnh chuyển động linh hoạt, thích nghi với môi trường và nhiệm vụ mới.

- Nhận diện, phân loại sản phẩm chính xác, hỗ trợ kiểm tra chất lượng trong dây chuyền sản xuất.

- Dự đoán và xử lý tình huống phức tạp, giảm thời gian dừng máy và tăng hiệu quả vận hành.

- Tối ưu hóa quy trình sản xuất thông qua phân tích dữ liệu và tự cải thiện hiệu suất làm việc.

- Phối hợp đồng bộ với các robot khác, hình thành mạng lưới robot thông minh trong nhà máy.

Cảm biến và khả năng cảm nhận được nâng cao

Một xu hướng quan trọng khác là phát triển khả năng cảm nhận và tương tác chính xác hơn của robot thông qua hệ thống cảm biến hiện đại:

- Cảm biến hình ảnh và thị giác máy (Vision Sensor): Giúp robot nhận diện môi trường xung quanh, nhận diện vị trí, hình dạng đối tượng và điều chỉnh thao tác chính xác.

- Cảm biến tiếp xúc (Force & Tactile Sensor): Cho phép robot cảm nhận lực, áp suất và bề mặt tiếp xúc.

- Cảm biến âm thanh: Giúp robot nhận biết âm thanh, tiếng động hoặc giọng nói, từ đó tăng khả năng tương tác với con người và môi trường.

- Kết hợp đa cảm biến: Robot có thể đồng thời xử lý hình ảnh, âm thanh và phản hồi xúc giác để ra quyết định nhanh hơn, chính xác hơn.

Xu hướng phát triển trong tương lai

Trong những năm tới, robot 4 bậc tự do sẽ tiếp tục hướng đến:

- Tự động hóa hoàn toàn với khả năng tự nhận diện, tự lên kế hoạch và thực thi nhiệm vụ.

- Kết nối với hệ thống ERP và MES, cho phép quản lý, giám sát và tối ưu hóa dây chuyền sản xuất theo thời gian thực.

- Thiết kế nhỏ gọn, chi phí hợp lý, giúp doanh nghiệp vừa và nhỏ cũng dễ dàng ứng dụng robot vào sản xuất.

- Phát triển robot cộng tác (Collaborative Robots – Cobots), có thể làm việc an toàn song song với con người.

Kết luận

Robot 4 bậc tự do đang trở thành nền tảng quan trọng trong chiến lược chuyển đổi số nhà máy thông minh. Intech Group đơn vị tiên phong trong lĩnh vực robot công nghiệp và giải pháp tự động hóa thông minh, mang đến các dòng robot 4 bậc tự do hiện đại, dễ tích hợp, phù hợp với mọi quy mô sản xuất. Liên hệ ngay để được tư vấn giải pháp robot bốc xếp hàng hóa tự động tối ưu, giúp doanh nghiệp bạn tăng tốc trên hành trình tự động hóa.
