Bài viết dưới đây, Intech Group sẽ cung cấp đầy đủ kiến thức cơ bản và thông tin hữu ích về cảm biến độ ẩm từ khái niệm, cấu tạo, phân loại đến ứng dụng thực tế.

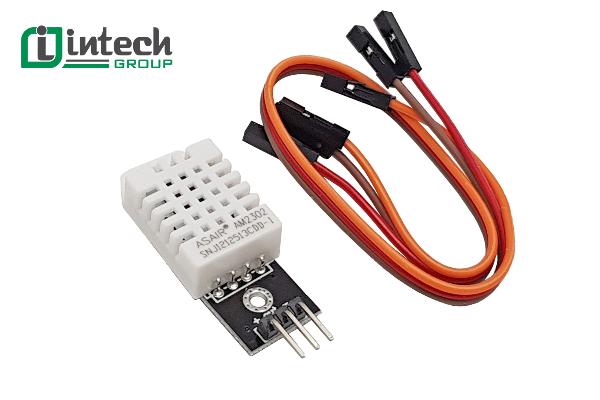

Cảm biến độ ẩm là gì?

Cảm biến độ ẩm tên tiếng Anh: Humidity Sensor là thiết bị chuyên dụng dùng để đo và phát hiện mức độ ẩm có trong không khí hoặc môi trường cụ thể. Thiết bị này giúp xác định tỷ lệ hơi nước tồn tại trong không khí đây là yếu tố có thể ảnh hưởng đến sức khỏe con người, độ bền thiết bị điện tử và hiệu quả trong các quy trình sản xuất công nghiệp.

Hiện nay, cảm biến độ ẩm được ứng dụng rộng rãi trong nhiều lĩnh vực như: hệ thống điều hòa không khí (HVAC), hệ thống nhà thông minh, giám sát Rotronic, nông nghiệp thông minh, bảo quản thực phẩm và các thiết bị điện tử khác. Dữ liệu thu được từ cảm biến giúp người dùng kiểm soát độ ẩm chính xác hơn, từ đó tối ưu điều kiện vận hành và đảm bảo chất lượng sản phẩm hoặc môi trường sống.

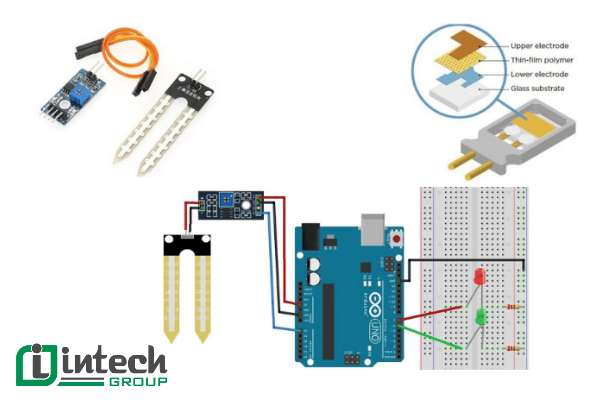

Cấu tạo của cảm biến độ ẩm

Cấu tạo của cảm biến độ ẩm sẽ khác nhau tùy vào loại công nghệ được sử dụng như cảm biến điện dung, cảm biến điện trở hay cảm biến nhiệt. Trong đó, cảm biến độ ẩm điện dung được sử dụng phổ biến nhất hiện nay. Dưới đây là cấu tạo của một cảm biến độ ẩm điện dung:

• Vật liệu hấp thụ (Thin-film Polymer hoặc Ceramic): Đây là lớp chính có khả năng hấp thụ hoặc giải phóng hơi nước từ môi trường xung quanh. Khi độ ẩm thay đổi, vật liệu này sẽ thay đổi hằng số điện môi, ảnh hưởng đến điện dung tổng của cảm biến.

• Điện cực (Upper/Lower Electrode): Hai điện cực dẫn điện được bố trí bên trên và bên dưới lớp vật liệu hấp thụ giúp tạo thành tụ điện và đo sự thay đổi điện dung do độ ẩm gây ra.

• Mạch đo và xử lý tín hiệu: Bộ phận này bao gồm các vi mạch điện tử như bộ khuếch đại, bộ chuyển đổi tín hiệu (ADC) và mạch xử lý tín hiệu. Nó có chức năng ghi nhận sự thay đổi điện dung và chuyển đổi thành dữ liệu độ ẩm đầu ra.

• Đầu ra tín hiệu: Cảm biến độ ẩm có thể cho đầu ra dưới dạng tín hiệu analog (điện áp, dòng điện) hoặc kỹ thuật số (dữ liệu số). Tùy vào yêu cầu hệ thống, người dùng có thể lựa chọn loại cảm biến phù hợp với thiết bị điều khiển hoặc hệ thống giám sát.

3. Nguyên lý hoạt động của cảm biến độ ẩm

Nguyên lý hoạt động của cảm biến độ ẩm phụ thuộc vào loại công nghệ được tích hợp trong thiết bị. Có 3 nguyên lý phổ biến thường được áp dụng trong các dòng cảm biến độ ẩm hiện đại:

1. Nguyên lý điện dung

Đây là nguyên lý hoạt động sử dụng nhiều nhất trong các loại cảm biến độ ẩm điện dung. Thiết bị sử dụng hai điện cực được ngăn cách bởi một lớp vật liệu cách điện có khả năng hấp thụ hơi nước như polymer hoặc ceramic. Khi độ ẩm môi trường tăng, vật liệu sẽ hút nước, làm thay đổi hằng số điện môi và kéo theo sự thay đổi điện dung. Từ đó, cảm biến ghi nhận và chuyển đổi thành tín hiệu điện, sau đó cảm biến sẽ xác định chính xác giá trị độ ẩm hiện tại.

2. Nguyên lý điện trở

Thiết bị hoạt động dựa trên sự thay đổi điện trở của một vật liệu nhạy cảm với độ ẩm. Khi tiếp xúc với không khí có độ ẩm cao, vật liệu này sẽ thay đổi điện trở suất hay mức độ dẫn điện. Sự thay đổi này sẽ được hệ thống cảm biến xử lý và hiển thị dưới dạng giá trị độ ẩm cụ thể.

3. Nguyên lý nhiệt

Cảm biến độ ẩm nhiệt sử dụng hai cảm biến nhiệt đặt song song, trong đó một cảm biến được đặt trong môi trường khô và cảm biến còn lại tiếp xúc trực tiếp với hơi nước trong không khí. Khi có sự thay đổi về độ ẩm, chênh lệch nhiệt độ giữa hai cảm biến sẽ phản ánh mức độ hơi nước trong không khí. Sau đó, sự chênh lệch này được chuyển đổi thành giá trị độ ẩm tương ứng.

4. Phân loại cảm biến độ ẩm

Cảm biến độ ẩm hiện nay được phân loại dựa trên nhiều tiêu chí khác nhau như nguyên lý hoạt động, ứng dụng thực tiễn và công nghệ chế tạo. Dưới đây là các cách phân loại cảm biến độ ẩm

• Phân loại theo nguyên lý hoạt động

+ Cảm biến độ ẩm điện trở: Hoạt động dựa trên sự thay đổi trở kháng của vật liệu cảm biến ( polymer dẫn điện hoặc muối điện phân) khi độ ẩm thay đổi.  Loại cảm biến này có chi phí thấp, kích thước nhỏ gọn và thích hợp cho các ứng dụng cần truyền tín hiệu ở khoảng cách xa.

+ Cảm biến độ ẩm điện dung: Dựa trên sự thay đổi hằng số điện môi tỉ lệ thuận với độ ẩm tương đối trong môi trường. Loại cảm biến này không bị ảnh hưởng nhiều bởi nhiệt độ, có khả năng đo trong phạm vi độ ẩm rộng và được sử dụng phổ biến trong các hệ thống giám sát chính xác.

• Phân loại theo ứng dụng

+ Cảm biến độ ẩm trong không khí: Dùng để đo độ ẩm trong không gian sống, văn phòng, nhà máy và các hệ thống điều hòa không khí. Đây là loại cảm biến phổ biến trong các ứng dụng dân dụng và thương mại.

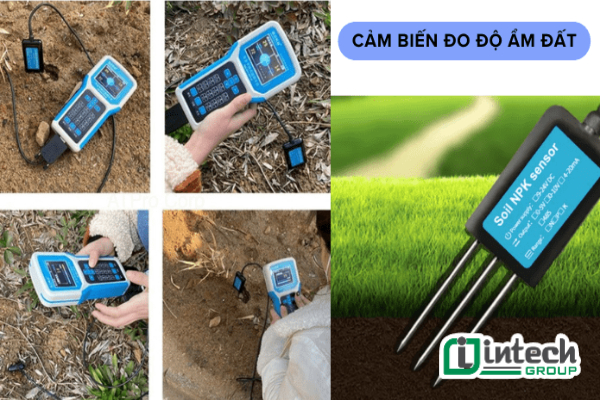

+ Cảm biến độ ẩm trong đất: Được thiết kế để đo lượng hơi ẩm trong đất, thường được sử dụng trong nông nghiệp thông minh, tưới tiêu tự động và giám sát điều kiện đất đai trong nghiên cứu môi trường.

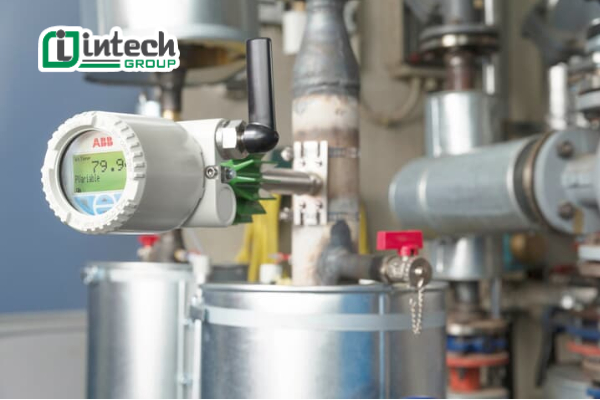

+ Cảm biến độ ẩm trong công nghiệp: Sử dụng trong các quy trình sản xuất, bảo quản hàng hóa, nhà kho, và các hệ thống kiểm soát môi trường công nghiệp nơi độ ẩm ảnh hưởng lớn đến chất lượng sản phẩm.

• Phân loại theo công nghệ sử dụng

+ Cảm biến độ ẩm điện trở polymer: Sử dụng vật liệu polymer có khả năng thay đổi điện trở theo độ ẩm môi trường, phù hợp cho các thiết bị nhỏ gọn và tiết kiệm năng lượng.

+ Cảm biến độ ẩm điện trở ceramic: Dùng vật liệu gốm (ceramic) để đo lường độ ẩm nhờ sự thay đổi điện trở của lớp cảm biến khi hấp thụ hơi nước.

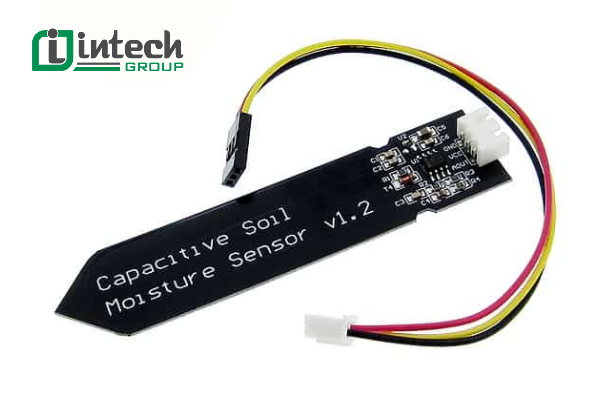

+ Cảm biến độ ẩm điện dung: Dựa trên cấu trúc hai điện cực kẹp giữa lớp vật liệu cách điện nhạy cảm với độ ẩm, từ đó đo lường sự thay đổi điện dung tương ứng với mức độ ẩm.

Các ứng dụng nổi bật của cảm biến độ ẩm trong đời sống và công nghiệp

Dưới đây là những ứng dụng phổ biến và thiết thực nhất của thiết bị này trong thực tiễn.

1. Ứng dụng cảm biến độ ẩm trong đời sống hàng ngày

Cảm biến độ ẩm thường được tích hợp trong các thiết bị gia dụng như: Máy lọc không khí, Máy hút ẩm, Máy điều hòa nhiệt độ sử dụng phù hợp trong cuộc sống hàng ngày dùng để đo độ ẩm trong phòng và tự động điều chỉnh nhắm duy trì mức độ ẩm lý tưởng cho sức khỏe con người.

2. Ứng dụng cảm biến độ ẩm trong nông nghiệp

Trong lĩnh vực nông nghiệp, cảm biến độ ẩm đất là công cụ giúp đo lường độ ẩm của đất một cách chính xác, giúp nông dân xác định thời điểm tưới nước phù hợp, tiết kiệm nước và tăng năng suất cây trồng

Đặc biệt, trong mô hình nông nghiệp công nghệ cao, cảm biến độ ẩm không khí còn được lắp đặt trong nhà kính để giám sát và duy trì điều kiện lý tưởng cho sự phát triển của cây trồng.

3. Ứng dụng cảm biến độ ẩm trong công nghiệp

Trong các ngành công nghiệp như dược phẩm, thực phẩm, điện tử,… việc kiểm soát độ ẩm là yếu tố sống còn để đảm bảo chất lượng và độ bền của sản phẩm. Cảm biến độ ẩm được dùng để giám sát môi trường trong dây chuyền sản xuất, duy trì độ ẩm ổn định trong kho lưu trữ và quá trình vận chuyển, hạn chế hư hỏng thiết bị và suy giảm chất lượng sản phẩm.

4. Ứng dụng cảm biến độ ẩm trong hệ thống nhà thông minh (Smart Home)

Trong các hệ thống nhà thông minh, cảm biến độ ẩm được kết nối với các thiết bị Internet of Things (IoT)  như máy điều hòa, máy hút ẩm và hệ thống thông gió. Người dùng có thể theo dõi độ ẩm trong nhà theo thời gian thực, tự động điều chỉnh các thiết bị để duy trì mức độ ẩm lý tưởng, tối ưu hóa môi trường sống mà không cần can thiệp thủ công

5. Ứng dụng trong bảo quản thực phẩm và y tế

Cảm biến độ ẩm được sử dụng trong việc bảo quản các sản phẩm nhạy cảm với độ ẩm như: Thực phẩm đóng gói, thuốc và dược phẩm, thiết bị y tế. Việc duy trì độ ẩm ở mức phù hợp giúp kéo dài tuổi thọ sản phẩm, hạn chế nấm mốc và đảm bảo hiệu quả sử dụng.

Kết luận

Nhờ sự phát triển của công nghệ, cảm biến độ ẩm ngày càng được cải tiến chuyên nghiệp để các hoạt động diễn ra chính xác, ổn định và phù hợp với nhiều môi trường ứng dụng khác nhau. Nếu bạn đang tìm kiếm giải pháp giám sát và kiểm soát độ ẩm phù hợp, hãy liên hệ ngay với Intech Group để được tư vấn miễn phí từ đội ngũ kỹ thuật chuyên nghiệp.
