Trong bài viết này, chúng ta sẽ tìm hiểu rõ hơn về từng thành phần của công nghệ CAD/CAM/CNC và những lợi ích mà nó mang lại cho sản xuất hiện đại.

Giới thiệu về CAD

CAD (Computer-Aided Design) là công nghệ thiết kế có sự trợ giúp của máy tính, kết hợp ứng dụng công nghệ thông tin vào quy trình thiết kế. CAD hỗ trợ các nhà thiết kế trong việc mô hình hóa, lập và xuất các tài liệu thiết kế dựa trên kỹ thuật đồ họa. Các sản phẩm được tạo ra có thể bao gồm bản vẽ 2D hoặc các mô hình thiết kế 3D, mang lại độ chính xác và tính khả thi cao trong sản xuất.

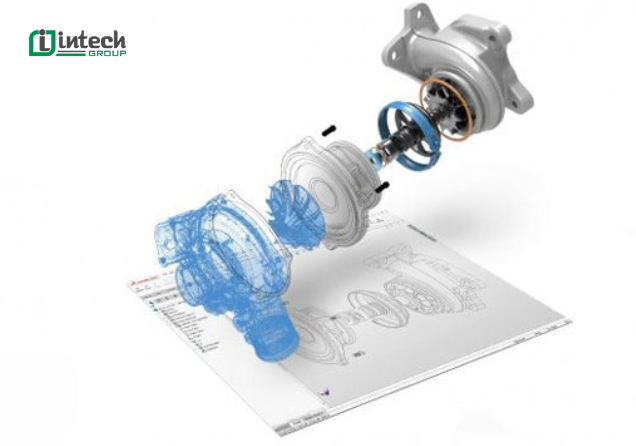

CAD (Computer Aided design)

Chức năng và ứng dụng của CAD

- Vẽ 2D và 3D: CAD cho phép người dùng tạo ra các bản vẽ chi tiết và mô hình 3D, hỗ trợ việc hình dung sản phẩm trước khi sản xuất.

- Mô hình hóa đối tượng: Các đối tượng phức tạp có thể được mô hình hóa dễ dàng, từ đó giúp cải thiện quy trình thiết kế.

- Cung cấp dữ liệu cho CAM, CAE: CAD không chỉ dừng lại ở việc mô tả hình học mà còn cung cấp dữ liệu cho các công nghệ gia công hỗ trợ máy tính (CAM) và phân tích kỹ thuật (CAE).

Đặc điểm của thiết kế trong CAD

Thiết kế trong CAD không chỉ đơn thuần là thiết kế đồ họa; nó là thiết kế kỹ thuật đảm bảo độ chính xác. Các sản phẩm tạo ra từ CAD thường bao gồm kích thước chính xác, dung sai và yêu cầu về vật liệu, giúp đảm bảo chất lượng và khả năng sản xuất.

Ưu điểm của thiết kế CAD

- Tăng năng suất: CAD giúp cải thiện hiệu suất làm việc của các nhà thiết kế nhờ vào tính năng tự động hóa và khả năng dễ dàng chỉnh sửa.

- Quản lý và chỉnh sửa đơn giản:: Việc cập nhật và quản lý các thiết kế trở nên dễ dàng hơn với CAD.

- Đảm bảo độ chính xác: Các bản vẽ và mô hình CAD có độ chính xác cao, giảm thiểu sai sót trong quá trình sản xuất.

- Trao  đổi dữ liệu dễ dàng: Việc chia sẻ và trao đổi dữ liệu thiết kế giữa các bộ phận trở nên đơn giản hơn.

- Hỗ trợ các ứng dụng khác: CAD cung cấp dữ liệu cho các ứng dụng khác như CAM (gia công), FEM (phân tích phần tử hữu hạn), và CAE (phân tích kỹ thuật).

- Hỗ trợ Marketing: Mô hình 3D và bản vẽ chi tiết từ CAD có thể được sử dụng trong các hoạt động marketing sản phẩm.

- Cơ sở dữ liệu cho gia công chế tạo: CAD tạo ra cơ sở dữ liệu vững chắc cho quy trình gia công và chế tạo sản phẩm.

Giới thiệu về CAM

CAM (Computer-Aided Manufacturing) là công nghệ gia công chế tạo được hỗ trợ bởi máy tính, xuất hiện để đáp ứng nhu cầu lập trình cho máy CNC. Đơn giản hơn, CAM là cầu nối giữa quy trình gia công CNC và thiết kế CAD. Sau khi sản phẩm được thiết kế hoàn chỉnh thông qua các phần mềm CAD, các thông tin này sẽ được nhập vào phần mềm CAM để tạo ra chương trình cho máy CNC thực hiện gia công.

Chức năng và ứng dụng của CAM

- Khai báo mô hình chi tiết: CAM cho phép người dùng nhập mô hình chi tiết cần gia công và các thông số công nghệ cần thiết.

- Tính toán đường chạy dao: CAM có khả năng tính toán và tối ưu hóa đường chạy dao gia công, giúp đảm bảo hiệu quả và độ chính xác.

- Mô phỏng quá trình gia công: Người dùng có thể mô phỏng và kiểm tra quá trình gia công CNC trước khi thực hiện để phát hiện lỗi và giảm thiểu rủi ro.

- Xuất chương trình CNC: CAM tự động tạo ra chương trình CNC, giúp máy móc thực hiện quy trình gia công một cách chính xác.

- Giảm thiểu sai sót: Công nghệ CAM giúp giảm thiểu sai sót trong quá trình gia công, tăng năng suất và chất lượng sản phẩm.

- Tự động hóa quy trình sản xuất: CAM hỗ trợ tự động hóa nhiều khâu trong quy trình sản xuất, giúp tối ưu hóa hiệu quả.

- Quản lý vòng đời sản phẩm (PLM): CAM tích hợp với các hệ thống quản lý vòng đời sản phẩm, giúp doanh nghiệp hiện đại quản lý hiệu quả hơn.

- Liên kết với CAD: Các giải pháp CAM hiện đại có thể kết hợp chặt chẽ với CAD 3D, nâng cao tính chính xác và hiệu quả thiết kế.

CAM (Computer Aided Manufacturing)

Giới thiệu về CNC

CNC (Computer Numerical Control) là công nghệ gia công sử dụng điều khiển số thông qua sự trợ giúp của máy tính. Các loại máy như máy phay, máy tiện và nhiều thiết bị khác hoạt động dựa trên nguyên lý này. Trong chu trình hình thành sản phẩm công nghiệp hiện đại, việc ứng dụng kỹ thuật CAD/CAM/CNC để thiết kế, gia công và lắp ráp sản phẩm đã trở thành trọng tâm nghiên cứu và phát triển, được ứng dụng rộng rãi tại nhiều quốc gia trên thế giới.

Gia công trên máy phay CNC

Máy phay CNC là một trong những thiết bị phổ biến nhất trong gia công CNC. Với khả năng thực hiện nhiều thao tác phay khác nhau, máy phay CNC giúp tạo ra các chi tiết phức tạp với độ chính xác cao.

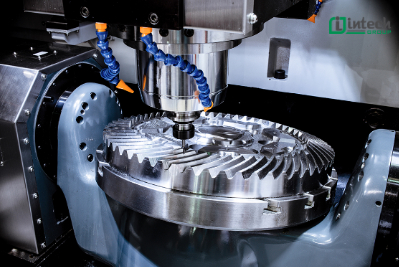

Gia công phay CNC là quá trình chuyển động tròn xung quanh phôi

Ưu điểm của máy CNC

- Độ chính xác cao: Máy CNC đảm bảo độ chính xác tối đa trong quá trình gia công, giúp sản phẩm đạt tiêu chuẩn chất lượng cao.

- Đáp ứng nhanh nhu cầu thị trường: Công nghệ CNC cho phép gia công nhiều bề mặt phức tạp, đáp ứng linh hoạt các yêu cầu của khách hàng.

- Nâng cao năng suất: Đặc biệt trong sản xuất các chi tiết phức tạp, máy CNC giúp nâng cao năng suất lao động và giảm thời gian sản xuất.

- Thời gian gia công ngắn: Với khả năng tự động hóa, thời gian gia công được rút ngắn đáng kể, giúp nhanh chóng đưa sản phẩm ra thị trường.

- Giảm giá thành điều hành: Việc giảm thiểu sự can thiệp của con người giúp giảm giá thành điều hành và cải thiện hiệu quả sản xuất.

- Hạ giá thành sản xuất: Công nghệ CNC góp phần làm giảm giá thành sản xuất, giúp doanh nghiệp cạnh tranh tốt hơn trên thị trường.

- Thuận lợi cho tự động hóa: CNC hỗ trợ việc tự động hóa quy trình sản xuất, từ đó tối ưu hóa toàn bộ dây chuyền sản xuất.

Ý nghĩa/Lợi ích của hệ thống  CAD/CAM-CNC

Hệ thống CAD/CAM-CNC là sự kết hợp giữa ba công nghệ, mỗi công nghệ đóng vai trò quan trọng trong quá trình sản xuất

CAD (Thiết kế hỗ trợ máy tính):

• Chức năng: Tạo ra bản vẽ và mô hình 3D của sản phẩm. CAD cung cấp các công cụ để thiết kế chi tiết cơ khí, từ đó tạo ra bản vẽ chi tiết thể hiện các đặc trưng hình học và chức năng.

• Phần mềm CAD: Các phần mềm như AutoCAD, SolidWorks, hay CATIA cho phép người dùng thực hiện thiết kế một cách chính xác và hiệu quả. Các phần mềm này được chia thành hai loại: phần mềm thiết kế (cho mô hình hóa) và phần mềm vẽ (cho bản vẽ kỹ thuật).

CAM (Gia công hỗ trợ máy tính):

• Chức năng: Nhận dữ liệu từ CAD để lập trình cho máy CNC. CAM đảm bảo rằng quá trình gia công được thực hiện một cách tối ưu, với đường chạy dao chính xác và hiệu quả.

Quy trình: Từ bản vẽ CAD, CAM tính toán và mô phỏng quá trình gia công, giúp phát hiện và khắc phục lỗi trước khi bắt đầu sản xuất.

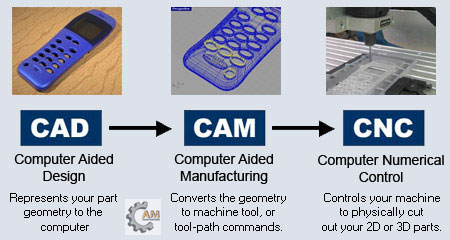

Ý nghĩa của hệ thống CAD/CAM-CNC

Lợi ích của hệ thống CAD/CAM

- Tối ưu hóa quy trình: Quy trình thiết kế và gia công trở nên liên kết chặt chẽ, giúp tiết kiệm thời gian và chi phí.

- Đảm bảo chất lượng sản phẩm: Sản phẩm được gia công với độ chính xác cao, đáp ứng yêu cầu kỹ thuật khắt khe.

- Nâng cao tính linh hoạt: Doanh nghiệp có thể nhanh chóng điều chỉnh thiết kế để đáp ứng nhu cầu thị trường mà không làm gián đoạn quá trình sản xuất.

Quy trình triển khai chi tiết

Bước 1: Thiết Kế bằng CAD

Tạo bản vẽ: Sử dụng phần mềm CAD để tạo ra bản vẽ 2D hoặc mô hình 3D của sản phẩm. Người thiết kế sẽ nhập các thông số kỹ thuật, kích thước và dung sai cần thiết.

Kiểm tra thiết kế: Sau khi hoàn tất, bản vẽ sẽ được kiểm tra để đảm bảo tính khả thi và độ chính xác.

Bước 2: Chuyển đổi sang CAM

Xuất dữ liệu: Bản vẽ và mô hình thiết kế từ CAD sẽ được xuất ra định dạng tương thích để nhập vào phần mềm CAM.

Thiết lập thông số gia công: Trong CAM, người dùng sẽ thiết lập các thông số như loại vật liệu, chiều sâu cắt, tốc độ quay của máy, và các thông số khác liên quan đến quy trình gia công.

Bước 3: Lập trình gia công

Tính toán đường chạy dao: CAM sẽ tính toán đường chạy dao tối ưu để đảm bảo quá trình gia công diễn ra hiệu quả nhất.

Mô phỏng: Trước khi xuất chương trình CNC, phần mềm sẽ mô phỏng quá trình gia công để kiểm tra sự chính xác của đường chạy dao và phát hiện các lỗi có thể xảy ra.

Bước 4: Thực hiện gia công

Chuyển đổi sang CNC: Dữ liệu lập trình từ CAM sẽ được xuất ra cho máy CNC.

Gia công chi tiết: Máy CNC thực hiện quá trình gia công theo chương trình đã được lập trình, tạo ra các chi tiết cơ khí với độ chính xác cao.

Bước 5: Kiểm tra chất lượng

Kiểm tra sau gia công: Sau khi hoàn tất gia công, các chi tiết sẽ được kiểm tra kỹ lưỡng để đảm bảo đáp ứng các tiêu chuẩn kỹ thuật và chất lượng yêu cầu.

Ghi nhận và phân tích dữ liệu: Thông tin về các chi tiết sản xuất sẽ được ghi nhận và phân tích để cải thiện quy trình trong tương lai.

Hệ thống CAD/CAM-CNC đang ngày càng khẳng định vai trò quan trọng trong ngành chế tạo máy. Việc áp dụng công nghệ này không chỉ giúp nâng cao chất lượng sản phẩm mà còn tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và thời gian. Để tìm hiểu thêm về công nghệ CAD/CAM và cách áp dụng trong doanh nghiệp của bạn, hãy liên hệ với chúng tôi qua Hotline 0983 133 387 hoặc 0966 966032. Chúng tôi luôn sẵn sàng hỗ trợ bạn!
