Ứng dụng AGV vào dây chuyền sản xuất không chỉ giúp tối ưu hóa hiệu suất vận hành 24/7, cắt giảm tối đa chi phí nhân công, mà còn đảm bảo an toàn lao động trong các môi trường làm việc khắc nghiệt. Đây là giải pháp đột phá, nâng tầm nhà máy truyền thống thành một hệ sinh thái sản xuất thông minh, linh hoạt và tự động hóa toàn diện. Dưới đây là những thiết bị cần xe từ hành AGV cần thiết:

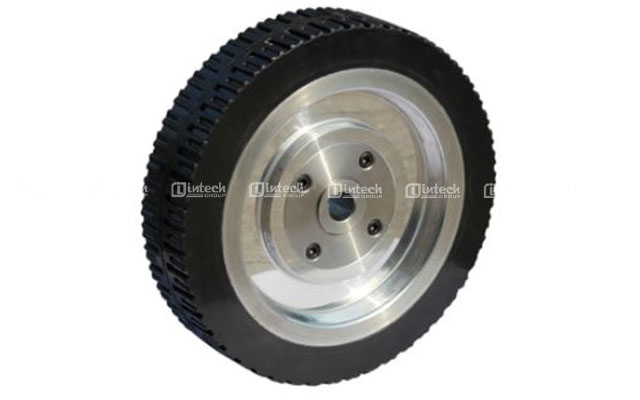

1. Bánh xe AGV

Bánh xe AGV không đơn thuần là để lăn đi, mà nó quyết định cơ chế dẫn động, khả năng xoay sở trong không gian hẹp và độ bám sàn của robot. Dưới đây là phân tích chi tiết giúp bạn có cái nhìn toàn diện khi lựa chọn giải pháp.

Phân loại các loại bánh xe AGV phổ biến

Tùy thuộc vào môi trường nhà xưởng và yêu cầu về quỹ đạo chuyển động, AGV thường sử dụng 3 loại bánh xe chính:

• Bánh xe tiêu chuẩn: Thường làm bằng chất liệu Polyurethane (PU) cao cốt thép để chịu tải lớn và tăng độ bám, giảm mài mòn. Bánh xe đi kèm với cụm động cơ servo để điều hướng theo kiểu hai bánh độc lập điều khiển tốc độ để rẽ hoặc bánh lái có thể xoay góc.
• Bánh xe Mecanum: Trên chu vi bánh xe lớn có gắn các con lăn nhỏ đặt nghiêng một góc 45 độ, Dùng cho các dòng AGV di chuyển đa hướng có thể, ngang, dọc, chéo hoặc xoay tròn tại chỗ mà không cần quay đầu xe. song dòng bánh xe này lại yêu cầu mặt sàn rất phẳng, dễ bị trượt nếu sàn có dầu mỡ hoặc gồ ghề, và giá thành cao hơn.
• Bánh xe điều hướng tự do: Là bánh xe bị động, có khả năng tự xoay 360 độ theo hướng đẩy của robot. Bánh xe tự do luôn được lắp phối hợp với bánh chủ động để làm điểm đỡ chịu tải và giữ thăng bằng cho AGV.

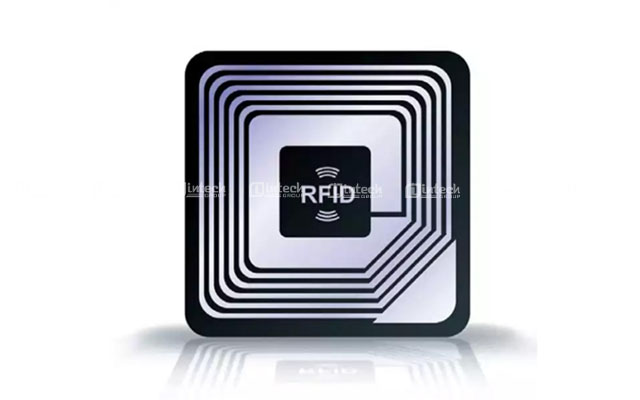

2. Thẻ RFID chịu nhiệt

Trong các môi trường công nghiệp khắc nghiệt như dây chuyền sơn tĩnh điện ô tô/xe máy, lò hấp sấy công nghiệp, xưởng đúc hay dây chuyền sản xuất bo mạch điện tử... các loại thẻ RFID thông thường (bằng giấy hoặc nhựa PVC) sẽ bị nóng chảy hoặc hỏng chip ngay lập tức. Đó là lý do thẻ RFID chịu nhiệt được ra đời.

Các mức chịu nhiệt phổ biến của thẻ RFID

Thẻ RFID chịu nhiệt được thiết kế với lớp vỏ bọc đặc biệt và công nghệ đóng gói chip chịu được các ngưỡng nhiệt độ cực cao:

• Mức trung bình (100-150 độ C): Thường ứng dụng trong các lò sấy thực phẩm, xưởng giặt là công nghiệp hoặc hấp tiệt trùng thiết bị y tế.

• Mức cao (180-250): Đây là phân khúc phổ biến nhất trong công nghiệp, đặc biệt là dây chuyền sơn tĩnh điện (Automotive Paint Shop), lò nung linh kiện điện tử. Thẻ có thể chịu được mức nhiệt này trong vòng 30 - 60 phút mà không làm mất dữ liệu của chip.

• Mức siêu cao (300-400): Dùng trong các ngành công nghiệp nặng như luyện kim, đúc phôi, quản lý khuôn đúc nhiệt độ cao.

Chất liệu vỏ bọc quyết định độ bền

Để bảo vệ chip RFID bên trong khỏi dòng nhiệt cực đại, lớp vỏ ngoài thường được làm từ các chất liệu polyme kỹ thuật cao cấp hoặc gốm:

• PPS: Chất liệu phổ biến nhất cho thẻ chịu nhiệt dạng tròn (như chiếc cúc áo). Chịu nhiệt tốt (200 độ C), kháng hóa chất, dung môi và có giá thành hợp lý.

• PEEK (Polyetheretherketone): Chất liệu nhựa siêu bền, chịu nhiệt lên tới 250-300, chịu được áp suất cao và va đập mạnh. Thường dùng trong ngành dầu khí hoặc hàng không.

• Ceramic (Gốm): Thường dùng cho các dòng thẻ UHF gắn trên bề mặt kim loại. Gốm chịu nhiệt cực tốt, không bị biến dạng và giúp tối ưu hóa khoảng cách đọc thẻ khi gắn lên máy móc bằng sắt, thép.

• Teflon (PTFE): Thích hợp cho môi trường vừa có nhiệt độ cao vừa tiếp xúc trực tiếp với hóa chất ăn mòn mạnh (axit, kiềm).

Tần số hoạt động và Khoảng cách đọc

Tùy thuộc vào bài toán quản lý, bạn có thể chọn 2 loại tần số chính:

• Thẻ UHF chịu nhiệt (860 - 960 MHz): Khoảng cách đọc xa (từ 2m đến hơn 10m tùy kích thước thẻ và công suất đầu đọc). Cho phép đọc hàng loạt khi xe công hoặc pallet đi qua cổng RFID. Quản lý vòng đời pallet sắt trong lò nung, định danh khung xe ô tô trong dây chuyền sơn.

• Thẻ HF/NFC chịu nhiệt (13.56 MHz): Độ bảo mật cao, ít bị nhiễu bởi môi trường kim loại xung quanh, khoảng cách đọc ngắn giúp tránh đọc nhầm thẻ bên cạnh. Ứng dụng dòng thẻ này Định danh chính xác khuôn đúc, đồ gá (jig) trên băng tải ở từng công đoạn cụ thể.

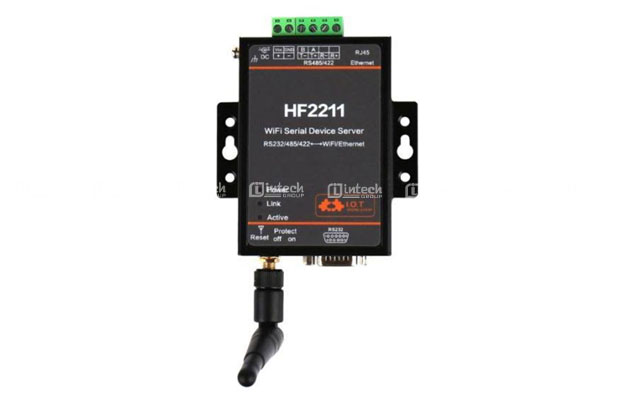

3. Bộ Chuyển Đổi Serial WiFi

Trong các nhà máy, hệ thống tự động hóa hoặc trạm quan trắc, rất nhiều thiết bị cũ hoặc thiết bị chuyên dụng như máy quét mã vạch, cân điện tử, PLC, cảm biến, máy CNC... vẫn sử dụng giao thức truyền thông nối tiếp truyền thống là RS232, RS485, hoặc RS422.

Để đưa dữ liệu từ các thiết bị này về phần mềm trung tâm (SCADA, MES, Web Server) mà không cần đi dây mạng LAN hay dây tín hiệu rườm rà, Bộ chuyển đổi Serial sang WiFi chính là giải pháp "cầu nối" không dây tối ưu nhất.

Cơ chế hoạt động của Bộ chuyển đổi Serial WiFi

Thiết bị này hoạt động như một bộ dịch thuật và truyền tải dữ liệu theo thời gian thực:

• Đầu vào : Nhận tín hiệu từ thiết bị ngoại vi thông qua cổng vật lý RS232 (cổng DB9) hoặc RS485/RS422.

• Xử lý đóng gói: Chip xử lý bên trong bộ chuyển đổi sẽ đóng gói các khung dữ liệu Serial này thành các gói tin theo giao thức mạng (TCP/IP hoặc UDP).

• Đầu ra không dây: Truyền các gói tin TCP/IP này qua sóng WiFi (2.4 GHzhoặc 5GHz) đến Router/Access Point để đi về máy chủ trung tâm.

Các chế độ hoạt động phổ biến:

Tùy thuộc vào kiến trúc phần mềm và hệ thống của bạn, bộ chuyển đổi có thể cài đặt theo các chế độ sau:

• TCP Server / TCP Client: Bộ chuyển đổi chờ đợi phần mềm máy chủ kết nối đến qua một địa chỉ IP và Port cố định. TCP Client: Bộ chuyển đổi chủ động thiết lập kết nối đến địa chỉ IP của máy chủ ngay khi khởi động. Chế độ này đảm bảo truyền nhận dữ liệu tin cậy, không bị mất gói tin.

• UDP Mode: Truyền tải dữ liệu nhanh, không cần thiết lập kết nối phức tạp, phù hợp cho các ứng dụng cập nhật dữ liệu liên tục như đọc chỉ số cảm biến môi trường.

• Virtual COM Mode: Đây là tính năng cực kỳ quan trọng. Nhà sản xuất sẽ cung cấp một phần mềm tạo cổng COM ảo trên máy tính. Phần mềm quản lý cũ của bạn vẫn nghĩ rằng nó đang cắm dây RS232 trực tiếp vào máy tính, nhưng thực chất dữ liệu đang được truyền qua WiFi.

• Modbus Gateway: Chuyển đổi giữa giao thức Modbus RTU sang Modbus TCP để giao tiếp thẳng với các hệ thống SCADA hiện đại.

Tiêu chí lựa chọn Bộ chuyển đổi Serial WiFi cho công nghiệp

Khi lựa chọn thiết bị cho môi trường nhà xưởng, bạn cần lưu ý các thông số kỹ thuật cốt lõi sau để đảm bảo hệ thống chạy ổn định 24/7:

• Chuẩn công nghiệp : Thiết bị phải có vỏ bằng kim loại (chống va đập, tản nhiệt tốt), hỗ trợ chống sét lan truyền cho cổng Serial và dải nhiệt độ hoạt động rộng.

• Kiểu lắp đặt: Ưu tiên chọn loại hỗ trợ DIN-rail để dễ dàng cài vào thanh ray bên trong tủ điện công nghiệp.

• Bảo mật WiFi: Phải hỗ trợ các chuẩn mã hóa bảo mật như WPA2-PSK, WPA3 hoặc mã hóa nâng cao của doanh nghiệp để tránh bị rò rỉ dữ liệu vận hành của nhà máy.

• Hỗ trợ Watchdog: Tính năng tự động khởi động lại (Hardware/Software Watchdog) nếu thiết bị gặp sự cố mất kết nối hoặc treo chip, đảm bảo hệ thống tự phục hồi mà không cần kỹ thuật viên đến tận nơi bấm nút reset.

4. Đầu đọc ghi RFID công nghiệp

Khác với các dòng đầu đọc dân dụng (như máy chấm công, đầu đọc kiểm soát cửa văn phòng), đầu đọc RFID chuẩn công nghiệp đòi hỏi những tiêu chuẩn cực kỳ khắt khe về độ bền (IP rating), khả năng chống nhiễu kim loại, tốc độ xử lý hàng loạt, và sự đa dạng trong giao thức kết nối để tích hợp trực tiếp vào PLC, robot hoặc hệ thống SCADA/MES của nhà máy.

Phân loại theo Tần số Hoạt động

Hệ thống RFID công nghiệp phân tách rất rõ ràng theo các dải tần số để phục vụ cho từng bài toán cụ thể:

• Tần số cao HF (13.56 MHz): Khoảng cách đọc ngắn, thường từ dưới 10cm lên đến tối đa 1m (đối với dòng High Power). Đầu đọc độ bảo mật cao, khả năng chống nhiễu từ môi trường kim loại và nước rất tốt. Hỗ trợ đọc ghi dữ liệu dung lượng lớn lên thẻ. Ứng dụng: Định danh đồ gá (Jig), khuôn đúc, linh kiện chính xác trên băng tải sản xuất; quản lý vị trí xe AGV/AMR chạy qua các mốc định vị dưới sàn.

• Tần số siêu cao UHF (860 - 960 MHz):Khoảng cách đọcTầm xa, từ 2m đến hơn 12m tùy thuộc vào công suất đầu đọc và ăng-ten.Đầu đọc có khả năng đọc hàng loạt (Multi-tag) với tốc độ cực cao (lên tới 950+ thẻ/giây). Tuy nhiên, dễ bị ảnh hưởng bởi môi trường có quá nhiều kim loại hoặc chất lỏng bao quanh (cần dùng thẻ on-metal chuyên dụng). Ứng dụng: Quản lý xuất nhập kho tự động (Cổng RFID), quản lý pallet hàng hóa, theo dõi vòng đời sản phẩm trong dây chuyền lắp ráp ô tô, xe máy.

Các dòng đầu đọc RFID công nghiệp nổi bật trên thị trường

Nhóm Đầu đọc/Ghi Tần số Cao (HF 13.56 MHz) - Cho dây chuyền lắp ráp và đồ gá

• Đầu đọc/ghi RFID HF IFM ANT431: Dòng thiết bị hình trụ nhỏ gọn với vỏ bằng thép không gỉ chắc chắn, chống chịu hoàn hảo trong các môi trường cấp liệu và xử lý phôi khắc nghiệt. Được thiết kế chuyên dụng để lắp đặt không gắn phẳng và sử dụng kết nối đầu M12 chống nước/bụi.

• Đầu đọc/ghi RFID HF DTI421: Một giải pháp tương tự từ IFM với mức độ bảo vệ cao (IP67/IP69K) chống lại tia nước áp lực cao và hóa chất tẩy rửa, giúp nhận dạng thẻ ID một cách đáng tin cậy trên các vật chứa phôi công nghiệp.

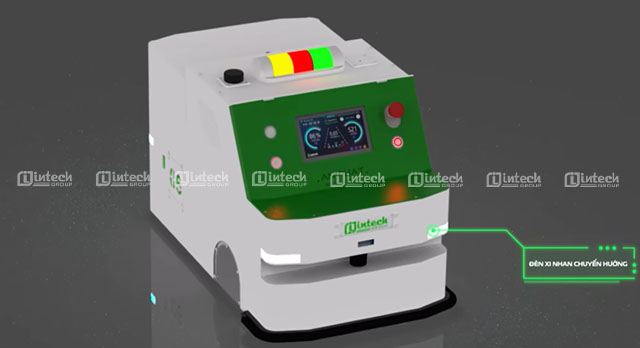

5. Dải đèn xe AGV nhiều màu

Trong hệ thống nhà xưởng thông minh, dải đèn LED nhiều màu không đơn thuần dùng để trang trí, mà nó đóng vai trò là Hệ thống cảnh báo trực quan bằng ngôn ngữ ánh sáng. Vì môi trường nhà máy thường rất ồn ào do tiếng máy móc, âm thanh cảnh báo bằng còi của AGV đôi khi bị lấn át. Lúc này, dải đèn LED nhiều màu chính là "vũ khí" giúp công nhân và các hệ thống khác nhận biết từ xa trạng thái hoạt động của robot nhằm đảm bảo an toàn tuyệt đối.

Ý nghĩa quy chuẩn màu sắc phổ biến của đèn AGV

Hầu hết các hãng AGV hiện nay đều lập trình dải đèn LED (thường là loại LED dây đuổi kỹ thuật số như WS2812B hoặc các thanh LED chuẩn công nghiệp) theo các quy chuẩn màu sắc quốc tế sau:

• Màu Xanh Lá: AGV đang ở trạng thái Sẵn sàng, hoạt động bình thường, an toàn hoặc đã hoàn thành nhiệm vụ và đang đợi lệnh tiếp theo.

• Màu Vàng/Cam nhấp nháy: AGV đang Di chuyển hoặc đang chuẩn bị rẽ/quay đầu. Ánh sáng nhấp nháy tạo sự chú ý cho người xung quanh né đường.

• Màu Đỏ : Dừng khẩn cấp hoặc Gặp lỗi hệ thống. Khi cảm biến an toàn phát hiện vật cản, AGV sẽ dừng lập tức và dải đèn chuyển sang màu đỏ rực.

• Màu Xanh Dương: AGV đang trong chế độ Sạc pin hoặc đang được điều khiển bằng tay thông qua tay cầm/tablet.

• Hiệu ứng chạy đuổi: Thường thể hiện hướng di chuyển của AGV.

Các dạng thiết kế đèn LED trên robot AGV

• Dạng dải viền quanh thân xe: Dán hoặc bắt vít chạy dọc theo các cạnh dưới hoặc hông của AGV. Dạng này tạo hiệu ứng thị giác rất tốt dưới mặt sàn, giúp công nhân dễ nhận biết vùng an toàn xung quanh xe.

• Dạng thanh đứng / Tháp đèn: Thường lắp trên đỉnh của các dòng AGV dạng kéo hoặc AGV Forklift cao quá đầu người, đảm bảo tầm nhìn từ xa cho người vận hành xe nâng khác trong kho.

6. Hệ thống cảm biến

Cảm biến áp suất :

Dùng để đo lường lực tác động của chất lỏng hoặc chất khí lên một bề mặt, sau đó chuyển đổi thành tín hiệu điện hoặc tín hiệu số. Thiết kế chuẩn công nghiệp, chịu được áp suất cao, chống ăn mòn và chống sốc nhiệt tốt.

• Ứng dụng:

  • Giám sát áp suất khí nén trong hệ thống xylanh công nghiệp, cánh tay robot gắp sản phẩm.

  • Kiểm soát áp lực đường ống nước, dầu thủy lực của các máy ép, máy dập tôn.

  • Đo mức chất lỏng trong bồn chứa .

Cảm biến quang laser

Đặc điểm:

• Sử dụng chùm tia laser hội tụ nên có độ chính xác tuyến tính siêu cao và khoảng cách phát hiện rất xa.

• Đốm sáng cực kỳ nhỏ, giúp định vị chính xác vị trí của vật thể dù là nhỏ nhất.

Ứng dụng:

• Đo khoảng cách chính xác, kiểm tra độ dày/độ cong vênh của sản phẩm trên băng tải.

• Phát hiện các linh kiện siêu nhỏ trên bo mạch điện tử.

• Đếm sản phẩm chạy với tốc độ cực cao trong dây chuyền đóng gói.

Cảm biến quang điện

Đặc điểm:

• Hoạt động dựa trên nguyên lý phát và thu ánh sáng.

• Chia làm 3 loại chính: Thu phát độc lập, Phản xạ gương, và Phản xạ khuếch tán .

• Khoảng cách phát hiện rộng, phản hồi nhanh, giá thành hợp lý nhưng dễ bị nhiễu bởi bụi bẩn bám trên thấu kính.

Ứng dụng:

• Phát hiện vật thể/phôi đi qua trên băng tải để kích hoạt công đoạn tiếp theo.

• Đếm sản phẩm đóng bao, đóng chai.

• Làm cảm biến an toàn ở cửa các máy công nghiệp.

Cảm biến tiệm cận

Đặc điểm:

• Phát hiện vật thể ở khoảng cách gần mà không cần tiếp xúc vật lý.

• Gồm 2 loại chính: Cảm biến tiệm cận điện từ và Cảm biến tiệm cận điện dung.

• Độ bền cơ học cực cao, chống nước, chống dầu mỡ và bụi bẩn hoàn hảo vì được đúc kín.

• Ứng dụng:

  • Xác định hành trình của xylanh khí nén, trục máy CNC.

  • Đếm số vòng quay của bánh răng/trục động cơ để tính tốc độ.

  • Phát hiện sự có mặt của đồ gá (jig) kim loại trên bàn xoay phân độ.

Cảm biến dẫn đường

Đặc điểm:

• Là dòng cảm biến chuyên dụng phục vụ cho robot tự hành AGV/AMR.

• Chia làm nhiều công nghệ: Cảm biến từ trường, Cảm biến quang học  hoặc Cảm biến LiDAR/Laser chuyển động.

• Có độ chính xác cao, xử lý dữ liệu liên tục theo thời gian thực để gửi về bộ điều khiển trung tâm của robot.

Ứng dụng:

• Giúp robot AGV đi đúng quỹ đạo được vạch sẵn trong nhà kho, nhà xưởng mà không bị lệch tuyến.

• Xác định các mốc vị trí để robot dừng lại bốc xếp hàng hóa hoặc sạc pin tự động.

7. Điều khiển động cơ

Trong cấu trúc của một robot tự hành, nếu mạch điều hướng đóng vai trò là "não bộ" thì điều khiển động cơ quyết định khả năng tăng tốc, phanh an toàn, giữ tải và độ chính xác khi di chuyển của robot.

Dưới đây là các đặc điểm và giải pháp cốt lõi về điều khiển động cơ AGV/AMR:

Phân loại loại Động cơ và Bộ điều khiển tương ứng

Tùy thuộc vào tải trọng và yêu cầu độ chính xác, xe tự hành thường sử dụng 3 dòng động cơ chính:

• Động cơ Servo DC / Servo AC:Kết hợp với Encoder độ phân giải cao , giám sát liên tục vị trí, vận tốc và dòng điện theo thời gian thực.Động cơ Độ chính xác vị trí cực cao, mô-men xoắn lớn ở tốc độ thấp, khả năng kiểm soát tăng/giảm tốc mượt mà, không bị mất bước (miss-step).

• Động cơ Bước vòng lặp kín: Giá thành kinh tế hơn dòng Servo nhưng vẫn có Encoder để phản hồi vị trí, tránh bị trượt bước.Bộ điều khiển động cơ này  Phù hợp cho AGV tải trọng nhỏ (dưới 200kg) hoặc điều khiển các cơ cấu nâng hạ phụ trợ trên xe.

• Động cơ Không chổi than: Độ bền cơ học cao, hiệu suất tốt, ít sinh nhiệt. Động cơ  thường dùng cho các dòng robot AMR cỡ nhỏ vận hành liên tục trong kho thương mại điện tử.

Các phương thức điều khiển động cơ từ Bộ điều khiển trung tâm

Mạch điều khiển động cơ nhận lệnh từ bộ điều khiển trung tâm (PLC/Máy tính nhúng) qua các giao thức phổ biến:

• Điều khiển qua Mạng công nghiệp: Đây là xu hướng chuẩn hóa hiện nay. Toàn bộ lệnh tốc độ, vị trí, góc lái và dữ liệu phản hồi (dòng điện, nhiệt độ, mã lỗi) được truyền qua duy nhất một đường cáp mạng.Ứng dụng điều khiển này ưu điểm chống nhiễu cực tốt, giảm thiểu tối đa dây kết nối, dễ dàng chẩn đoán lỗi phần mềm.

• Điều khiển bằng Xung/Hướng: Bộ trung tâm phát xung để điều khiển tốc độ và chân On/Off để đổi hướng. Cách này đơn giản nhưng tốn nhiều chân vật lý trên PLC và dễ bị nhiễu nếu đi dây dài gần nguồn động lực.

• Điều khiển bằng Tín hiệu Analog (0-10V / 4-20mA): Dùng để điều khiển tốc độ thô, thường kết hợp với các dòng Driver thế hệ cũ.

Các tính năng cốt lõi bắt buộc phải có của Bộ điều khiển động cơ AGV

Khi thiết kế hoặc lựa chọn bộ điều khiển động cơ cho xe tự hành, bạn cần đặc biệt lưu ý các tính năng an toàn và vận hành sau:

• Hỗ trợ Điện áp thấp : Khác với máy công nghiệp chạy điện lưới, AGV chạy bằng Pin/Ắc quy (thường là 24VDC, 48VDC hoặc 72VDC). Driver phải được thiết kế chuyên dụng cho dải điện áp thấp này để tối ưu hiệu suất nguồn.

• Tính năng Phanh tái tạo năng lượng : Khi xe tự hành AGV giảm tốc hoặc xuống dốc, động cơ sẽ biến thành máy phát. Driver cao cấp có khả năng chuyển ngược dòng điện này để nạp lại cho Pin, giúp kéo dài thời gian hoạt động của xe và bảo vệ mạch không bị quá áp.

• Tích hợp chức năng Ngắt mô-men xoắn an toàn : Đây là tiêu chuẩn an toàn bắt buộc. Khi cảm biến laser phát hiện vật cản nguy hiểm hoặc nút E-stop được nhấn, tín hiệu STO sẽ ngắt trực tiếp nguồn cấp cho tầng công suất của Driver, đảm bảo động cơ mất lực ngay lập tức mà không cần đợi lệnh từ phần mềm phần mềm xử lý.

• Điều khiển hai kênh độc lập: Nhiều hãng sản xuất tích hợp điều khiển 2 động cơ vào chung một bộ Driver duy nhất. Điều này cực kỳ tối ưu cho cơ chế dẫn động vi sai , giúp đồng bộ tốc độ 2 bánh chính xác hơn và tiết kiệm không gian trong thân xe.

Không có một công thức chung tự động hóa cho mọi nhà máy, nhưng có một giải pháp AGV/AMR được thiết kế tối ưu riêng cho không gian và cơ chế vận hành của doanh nghiệp bạn

Đừng để lối đi hẹp hay quy trình vận hành phức tạp làm chậm bước tiến tự động hóa. Hãy để các chuyên gia của Intech Group khảo sát, tính toán tọa độ và 'đo ni đóng giày' dòng robot tự hành phù hợp nhất với hạ tầng hiện tại của bạn.
