Vì sao nền kho quyết định loại kệ bạn có thể lắp?

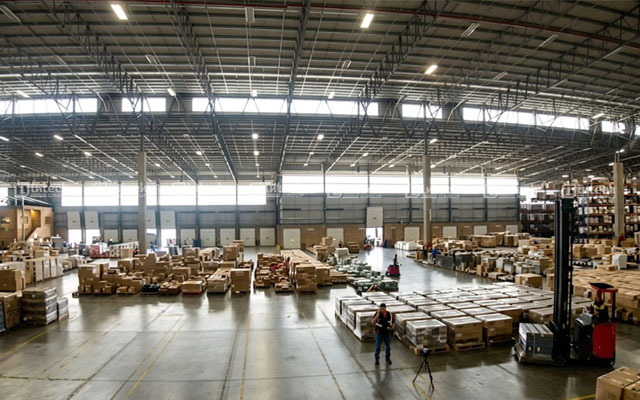

Nền kho là gì? Nền kho chính là bệ đỡ cho toàn bộ hệ thống vận hành thông minh. Một mặt sàn không đạt chuẩn sẽ khiến robot AGV định vị sai, làm giảm tuổi thọ lốp xe forklift và gây nguy cơ đổ sập hệ thống kệ cao tầng.

Trong lĩnh vực thiết kế và tối ưu hóa không gian lưu trữ kho hàng, một sai lầm phổ biến của nhiều doanh nghiệp là chỉ tập trung vào tải trọng của hệ thống kệ mà bỏ qua năng lực chịu tải của nền kho. Sự tương thích giữa nền sàn và hệ thống kệ không chỉ quyết định hiệu suất vận hành mà còn là ranh giới giữa một nhà kho an toàn và một thảm họa kỹ thuật.

Ví dụ: Hãy phân tích một cấu hình thực tế: Hệ thống kệ Selective tải nặng 5 tầng, chiều cao 9m, tải trọng thiết kế 1.500 kg/tầng với mật độ 4 vị trí pallet/tầng. Khi toàn bộ các tầng kệ được lấp đầy hàng hóa, tổng tải trọng tác dụng xuống phần chân cột là cực kỳ lớn. Khối lượng hàng chục tấn này lại chỉ được truyền xuống mặt sàn thông qua diện tích tiếp xúc của chân cột cột phẳng và tấm đế chân có kích thước rất hạn chế, dao động khoảng 80 đến 100 cm².

Lúc này, nền bê tông phải chịu một áp lực điểm cực đại tại các vị trí định vị chân cột.

Những rủi ro kỹ thuật khi nền kho không đạt tiêu chuẩn

Khi áp lực điểm vượt quá giới hạn chịu tải của cốt nền, hệ thống sẽ phát sinh những lỗi kỹ thuật nghiêm trọng:

• Hiện tượng lún cục bộ và trượt chân cột: Nếu mác bê tông không đủ tiêu chuẩn hoặc độ dày lớp nền không đạt yêu cầu, phần bê tông dưới chân cấu trúc kệ sẽ bị nứt vỡ hoặc lún xuống từ từ. Điều này làm mất cao độ phẳng của hệ thống kệ.

• Sai lệch cấu trúc hình học: Chỉ cần một chân cột bị lún vài milimet, độ nghiêng của cột kệ ở độ cao 9m sẽ bị khuếch đại lên nhiều lần, làm mất trạng thái cân bằng chịu lực của toàn bộ dãy kệ.

• Thất bại trong liên kết neo: Nền bê tông yếu hoặc rỗng sẽ khiến hệ thống bu-lông nở không thể bám chặt. Khi xe nâng dịch chuyển hàng hoặc vô tình xảy ra va chạm nhẹ, liên kết này dễ dàng bị bung ra, dẫn đến nguy cơ sập đổ dây chuyền.

Thực trạng các doanh nghiệp đang trong quản trị kho hàng tại Việt Nam

Qua gần 30 năm khảo sát và tư vấn giải pháp lưu trữ thực tế tại Việt Nam, đội ngũ kỹ sư của Intech Group nhận thấy chất lượng nền kho là vấn đề bị các doanh nghiệp bỏ qua nhiều nhất khi đầu tư hệ thống kệ.

Tình trạng mất an toàn này thường được ghi nhận đậm nét ở hai nhóm nhà kho:

1. Nhà kho thuê lại có niên độ xây dựng cũ: Đặc biệt là các kho được xây dựng từ trước năm 2010. Thời điểm đó, tiêu chuẩn thiết kế xây dựng và nhu cầu tối ưu hóa chiều cao kho (lên đến 9m - 12m) chưa phổ biến, nên cốt nền thường chỉ chịu được tải trọng sàn phân bố đều ở mức thấp, không thiết kế để chịu áp lực điểm lớn của kệ tải nặng.

2. Nhà kho xây dựng tối giản chi phí tại các KCN mới: Để tối ưu giá thành cho thuê hoặc đẩy nhanh tiến độ bàn giao, một số chủ đầu tư có thể cắt giảm độ dày sàn bê tông, giảm mật độ cốt thép hoặc xử lý nền móng không kỹ lưỡng.

Giải pháp kho thông minh cần song song với tải trọng nền kho hàng?

Việc lựa chọn sai loại kệ có thể gây lãng phí ngân sách, nhưng việc lắp đặt hệ thống kệ tải nặng trên một nền kho không đạt chuẩn là rủi ro trực tiếp đe dọa đến an toàn tài sản và tính mạng con người.

Trước khi tiến hành ký kết hợp đồng mua sắm hay lắp đặt kệ Pallet Selective tải nặng, doanh nghiệp bắt buộc phải thực hiện các bước sau:

• Kiểm tra lại hồ sơ hoàn công xây dựng để xác định mác bê tông, độ dày sàn và thiết kế cốt thép của nhà kho.

• Tiến hành khảo sát cao độ phẳng của sàn kho để đảm bảo độ sai lệch nằm trong phạm vi cho phép của tiêu chuẩn FEM hoặc chuẩn kỹ thuật liên quan.

• Thử tải hoặc tham vấn ý kiến từ các đơn vị cung cấp giải pháp kệ kho chuyên nghiệp để có phương án tăng cường tấm lót chân cột hoặc phân bổ lại cấu hình tải trọng phù hợp.

Các thông số kỹ thuật nền kho bắt buộc phải kiểm tra trước khi triển khai lắp đặt nhà kho thông minh

Trong kết cấu kho vận, nền sàn công nghiệp không đơn thuần là bề mặt di chuyển, mà là nền móng chịu lực cốt lõi của toàn bộ hệ thống lưu trữ. Việc nắm rõ và thẩm định chính xác các thông số kỹ thuật của nền kho là bước đi tiên quyết giúp doanh nghiệp ngăn ngừa rủi ro lún sập, tối ưu hóa chi phí đầu tư và đảm bảo an toàn tuyệt đối trong quá trình vận hành. Dưới đây là 3 thông số kỹ thuật nền kho quan trọng nhất mà doanh nghiệp cần đặc biệt lưu ý:

1. Cường độ chịu nén của mác bê tông

Mác bê tông là chỉ số đại diện cho khả năng chịu lực nén của cấu trúc sàn sau khi đóng rắn hoàn toàn. Thông số này quyết định độ bền bề mặt và khả năng chống nứt vỡ tại các điểm định vị chân kệ.

• Tiêu chuẩn thông thường: Sàn kho công nghiệp thông thường chỉ dùng cho xe nâng di chuyển và xếp dỡ hàng tầng thấp) thường sử dụng mác bê tông từ M200 (tương đương cấp độ bền B15) trở lên.

• Tiêu chuẩn cho kệ tải nặng: Đối với các hệ thống kệ chứa hàng tải trọng lớn và có chiều cao từ 6 mét trở lên, nền kho bắt buộc phải đạt độ bền tối thiểu từ M250 đến M300, đồng thời phải cấu trúc lưới thép gia cường để phân bổ lực.

• Phương thức xác minh kỹ thuật: Doanh nghiệp có thể kiểm tra thông số này bằng cách yêu cầu chủ đầu tư hoặc Ban quản lý Khu công nghiệp cung cấp Bản vẽ hoàn công và Hồ sơ thiết kế kết cấu sàn. Đối với các dự án đòi hỏi tính chuẩn xác cao, việc tham chiếu theo các tiêu chuẩn quốc tế về sàn bê tông công nghiệp là điều cần thiết.

2. Độ dày sàn bê tông

Độ dày của lớp sàn bê tông phối hợp cùng mật độ cốt thép bên trong sẽ quyết định khả năng chịu uốn và độ ổn định của nền khi chịu tải trọng động và tải trọng tĩnh.

• Tiêu chuẩn thông thường: Sàn bê tông kho hàng tiêu chuẩn phục vụ lưu trữ cơ bản thường có độ dày dao động từ 150 mm đến 200 mm.

• Tiêu chuẩn cho hệ thống kệ cao tầng: Với cấu hình kệ cao trên 8 mét hoặc hệ thống kệ sàn tầng lửng nhiều tầng, áp lực dồn xuống chân cột là cực kỳ lớn. Lúc này, độ dày sàn bê tông yêu cầu tối thiểu từ 200 mm đến 250 mm, đồng thời cấu trúc sàn phải được gia cường cốt thép mật độ cao, đặc biệt là tại các vị trí tiếp xúc trực tiếp với chân cột.

3. Khả năng chịu tải trọng phân bổ đều

Khả năng chịu tải phân bổ đều (tính bằng tấn/m² hoặc kN/m²) là thông số thể hiện sức chịu tải tối đa của sàn trên một diện tích bề mặt phẳng, giả định rằng hàng hóa được rải đều.

• Mặt bằng chung tại Việt Nam: Phần lớn các nhà kho công nghiệp xây sẵn tại Việt Nam hiện nay được thiết kế với năng lực chịu tải phân bổ đều ở mức trung bình từ 3 đến 5 tấn/m².

• Lưu ý kỹ thuật đặc biệt cho kệ Pallet nặng: Đây là thông số rất dễ gây nhầm lẫn. Doanh nghiệp cần hiểu rõ rằng, một hệ thống kệ Pallet tải nặng phân bổ lực xuống sàn thông qua các chân cột có diện tích tiếp xúc rất nhỏ . Do đó, dù tổng tải trọng của dãy kệ nằm trong giới hạn chịu tải phân bổ đều của sàn, thì áp lực điểm tại vị trí chân cột hoàn toàn có thể vượt quá khả năng chịu tải cục bộ của bê tông nếu không được tính toán giải pháp phân chân đế và chêm lót một cách khoa học.

Bảng Yêu Cầu Nền Tối Thiểu Theo Loại Kệ

Ứng dụng nhà kho công nghệ cao khi nền kho không đủ tải

Hướng giải pháp 1: Tối ưu hóa kết cấu kệ để phân tán áp lực điểm

Khi doanh nghiệp sử dụng kho thuê ngắn hạn/trung hạn hoặc không được phép tác động vào kết cấu hạ tầng của chủ đầu tư, việc điều chỉnh thiết kế hệ thống kệ là phương án khả thi nhất để giảm áp lực điểm xuống mức nền kho có thể chịu đựng.

1. Mở rộng diện tích tấm đế chân cột

• Nguyên lý: Áp lực điểm tỉ lệ nghịch với diện tích tiếp xúc. Bằng cách tăng kích thước của tấm đế chân cột từ cỡ tiêu chuẩn lên các kích thước lớn hơn (200x200mm hoặc hơn), áp lực dồn xuống một điểm bê tông sẽ được phân tán đều ra xung quanh.

• Ứng dụng: Thường kết hợp với các tấm chêm lót bằng thép dày từ 2mm - 5mm dưới chân cột để vừa cân bằng cao độ phẳng, vừa tăng tiết diện chịu lực.

2. Sử dụng giải pháp chân đế kép hoặc dầm gánh

• Nguyên lý: Thay vì để mỗi chân cột chịu lực độc lập, các kỹ sư sẽ liên kết hai dãy kệ đôi bằng thanh giằng chắc chắn và đặt các chân cột lên một hệ dầm thép hộp gánh lực chạy dọc dọc theo sàn kho.

• Ứng dụng: Hệ dầm gánh này biến áp lực điểm cục bộ thành tải trọng phân bố tuyến tính, giúp nền kho không bị hiện tượng nứt vỡ, lún sụt tại một điểm cố định.

3. Điều chỉnh giảm cấu hình tải trọng hệ thống kệ

• Nguyên lý: Hạ bớt chiều cao tổng thể của kệ (ví dụ từ 5 tầng xuống 3 hoặc 4 tầng), hoặc giảm tải trọng thiết kế trên mỗi pallet.

• Ứng dụng: Đây là giải pháp tình thế bắt buộc khi nền kho quá yếu và không thể can thiệp bằng các biện pháp cơ khí khác, giúp đưa tổng tải trọng tác dụng về mức an toàn tối đa của sàn.

Hướng giải pháp 2: Can thiệp và gia cố kết cấu nền sàn kho

Đối với các kho thuộc sở hữu lâu dài của doanh nghiệp hoặc các dự án có thời hạn thuê dài hạn, việc cải tạo nền sàn là khoản đầu tư xứng đáng để tối ưu hóa 100% công suất lưu trữ theo chiều cao.

1. Giải pháp gia cố bề mặt bằng sợi thép/sợi polymer

• Quy trình: Đục bỏ lớp bề mặt bê tông cũ, sau đó đổ một lớp bê tông cường độ cao có trộn thêm sợi thép hoặc sợi polymer gia cường, kết hợp phủ chất làm cứng bề mặt .

• Ưu điểm: Tăng khả năng chịu uốn, chịu nén cục bộ cho bề mặt sàn cực tốt mà không cần phải làm lại toàn bộ nền móng.

2. Bơm vữa áp lực cao lấp đầy khoảng rỗng

• Quy trình: Khoan các lỗ nhỏ trực tiếp xuống các vị trí nền kho bị chẩn đoán có khoảng trống, rỗng nền do hiện tượng sụt lún đất nền bên dưới. Sau đó, tiến hành bơm vữa xi măng chịu lực hoặc chất giãn nở polyurethane áp lực cao vào sâu bên dưới để lấp đầy khoảng rỗng.

• Ưu điểm: Khôi phục lại độ phẳng và nâng cao năng lực chịu tĩnh tải của sàn kho mà không cần đập phá cấu trúc hiện tại.

3. Cắt nền và đổ móng băng/móng cốc cục bộ

• Quy trình: Dựa trên bản vẽ bố trí chân cột kệ (Layout), đơn vị thi công sẽ tiến hành cắt và phá dỡ bê tông theo đúng các đường thẳng hoặc các ô vuông nơi chân kệ sẽ đứng. Tiếp theo, họ sẽ đào sâu xuống, gia cố thép chịu lực và đổ bê tông mác cao để tạo thành các móng băng hoặc móng cốc chịu lực chuyên dụng cho kệ.

• Ưu điểm: Giải pháp này cực kỳ hiệu quả cho hệ thống kệ sàn tầng lửng hoặc kệ VNA cao tầng, nơi các cột trụ chính bắt buộc phải đứng trên một nền móng tuyệt đối vững chắc.

Quy trình khuyến nghị xử lý cho doanh nghiệp khi nền kho nghi ngờ thiếu tải

• Bước 1: Kiểm định độc lập: Tuyệt đối không tự ý lắp kệ dựa trên cảm tính. Doanh nghiệp cần phối hợp với đơn vị cung cấp kệ chuyên nghiệp để tính toán ra chính xác chỉ số áp lực điểm của hệ thống kệ mong muốn.

• Bước 2: Đối chiếu hồ sơ: Yêu cầu hồ sơ kết cấu của nhà kho để đối chiếu sai lệch.

• Bước 3: Lựa chọn giải pháp tối ưu chi phí: Nếu độ lệch tải trọng dưới 20%, ưu tiên sử dụng giải pháp Tăng kích thước tấm đế và Bố trí dầm gánh chân. Nếu độ lệch quá lớn (trên 40%), bắt buộc phải chuyển sang Cải tạo cục bộ nền kho hoặc Thay đổi loại kệ có mật độ tải thấp hơn.

Mỗi mặt bằng kho hàng đều có những đặc thù địa chất và kết cấu riêng biệt. Để có được phương án xử lý nền kho yếu một cách kinh tế và an toàn nhất, doanh nghiệp hãy liên hệ với đội ngũ kỹ sư của chúng tôi để được khảo sát thực tế và tính toán mô phỏng kết cấu chính xác.

Vì sao doanh nghiệp cần xác định rõ tiêu chuẩn FM1/FM2 trước khi lắp kệ?

1. Ranh giới an toàn của hệ thống kệ cao tầng

Nếu doanh nghiệp lắp đặt hệ thống kệ Selective cao 11m trên một nền kho chỉ đạt chuẩn FM3 , độ nghiêng của cột kệ trên đỉnh có thể bị lệch ra khỏi trục an toàn từ 3-5cm. Khi xe nâng đưa pallet hàng nặng 1.200kg lên đỉnh, lực mô-men xoắn xuất hiện tại chân cột sẽ tăng mạnh, dễ gây ra hiện tượng đổ sập dây chuyền khi có xung lực nhỏ.

2. Tối ưu hóa hiệu suất xe nâng và giảm chi phí bảo trì

Nền kho không phẳng khiến xe nâng liên tục phải bù lái và chịu xung lực rung lắc. Điều này làm giảm tốc độ di chuyển của xe nâng và làm tăng tần suất hỏng hóc hệ thống bánh xe, trục nâng, sensor cảm biến của xe.

3. Quy trình đo đạc nghiệm thu nghiêm ngặt

Tiêu chuẩn FM1 và FM2 không thể kiểm tra bằng mắt thường hoặc thước dây thông thường. Việc nghiệm thu bắt buộc phải thực hiện trong vòng 24 - 48 giờ sau khi đổ sàn bằng các robot quét cao độ tự động  chạy dọc theo các tuyến sàn để xuất biểu đồ cao độ thực tế.

Nâng cấp nhà kho thông minh là một khoản đầu tư lớn mang tính chiến lược. Để tối ưu hóa hiệu suất của robot và các phần mềm quản lý hiện đại, hãy đảm bảo rằng bạn đã chuẩn bị cho chúng một "đường băng" hoàn hảo. Đầu tư đúng chuẩn cho nền kho ngay từ giai đoạn cải tạo chính là chìa khóa để hệ thống tự động hóa vận hành an toàn, chính xác và bền bỉ theo thời gian.
