Sơ đồ dòng chảy Flowchart là gì?

Sơ đồ dòng chảy Flowchart là một công cụ trực quan hữu ích, giúp minh họa trình tự các hoạt động cần thiết để đạt được một kết quả mong muốn. Còn được gọi là sơ đồ dòng chảy quy trình, đây là loại biểu đồ đại diện cho thuật toán, quy trình làm việc hoặc chuỗi hành động.

Theo Wikipedia, lưu đồ thể hiện các bước của quy trình dưới dạng các hộp khác nhau, kết nối chúng bằng các mũi tên để thể hiện thứ tự thực hiện. Điều này không chỉ giúp người dùng dễ dàng theo dõi các bước cần thiết mà còn xác định được các mối quan hệ và quy trình giữa chúng.

Sơ đồ dòng chảy quy trình được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm phân tích, thiết kế, lập tài liệu, và quản lý quy trình làm việc. Bằng cách sử dụng sơ đồ, người quản lý và các chuyên gia có thể cải thiện hiệu quả công việc, phát hiện điểm nghẽn trong quy trình và tối ưu hóa các bước thực hiện.

Tiến sĩ Edwards Deming từng nói: “Vẽ sơ đồ cho bất cứ điều gì bạn làm, cho đến khi bạn làm, bạn không biết mình đang làm gì, bạn chỉ có một công việc.” Câu nói này nhấn mạnh tầm quan trọng của việc hình dung quy trình để hiểu rõ hơn về các hoạt động và trách nhiệm của mỗi cá nhân trong tổ chức.

Sử dụng sơ đồ dòng chảy không chỉ giúp cải thiện hiệu suất làm việc mà còn tạo điều kiện cho sự giao tiếp và hợp tác hiệu quả trong nhóm, từ đó thúc đẩy sự phát triển bền vững cho tổ chức.

Vai trò của Sơ đồ dòng chảy quy trình Flowchart

Sơ đồ dòng chảy quy trình Flowchart là một công cụ mạnh mẽ trong quản lý và tối ưu hóa quy trình làm việc. Dưới đây là một số ứng dụng chính của sơ đồ dòng chảy:

1. Lập kế hoạch cho một dự án mới: Sử dụng sơ đồ dòng chảy giúp bạn hình dung rõ ràng các bước cần thực hiện, từ việc khởi động dự án cho đến khi hoàn thành, giúp đảm bảo rằng không có bước nào bị bỏ qua.

2. Lập hồ sơ quy trình: Sơ đồ dòng chảy có thể được sử dụng để ghi lại các quy trình hiện tại trong tổ chức, từ đó tạo thành tài liệu hướng dẫn cho các thành viên trong nhóm.

3. Quản lý quy trình làm việc: Sử dụng sơ đồ dòng chảy giúp theo dõi tiến độ công việc và xác định các điểm nghẽn trong quy trình, từ đó có thể điều chỉnh và tối ưu hóa các bước làm việc.

4. Mục đích kiểm toán: Sơ đồ dòng chảy cung cấp một cái nhìn tổng quan về các quy trình và bước đi trong tổ chức, giúp cho việc kiểm tra và đánh giá tính hiệu quả của các quy trình diễn ra dễ dàng hơn.

Quy ước vẽ lưu đồ tạo biểu đồ Flowchart

Khi tạo một sơ đồ dòng chảy, cần chú ý đến một số điều sau:

- Quy trình cần bắt đầu từ trên xuống, từ trái sang phải: Điều này giúp người xem dễ dàng theo dõi và hiểu quy trình.

- Kích thước đồ thị cần giống nhau: Đảm bảo rằng tất cả các hình dạng và biểu tượng có kích thước đồng nhất để tăng tính thẩm mỹ và dễ đọc.

- Biểu tượng bắt đầu chỉ xuất hiện một lần: Điều này giúp người xem xác định điểm khởi đầu rõ ràng. Tuy nhiên, biểu tượng kết thúc có thể xuất hiện nhiều lần trong sơ đồ.

- Chỉ có một đường dẫn mũi tên cho cùng một sơ đồ: Tránh sự nhầm lẫn và giúp quy trình được trình bày một cách mạch lạc.

- Đường dẫn nên tránh bị cắt: Nếu cần thiết, nên dùng dấu gạch chéo trên biểu đồ để không làm rối mắt người xem.

Việc sử dụng sơ đồ dòng chảy quy trình không chỉ giúp tăng cường sự hiểu biết về quy trình mà còn nâng cao khả năng giao tiếp và hợp tác trong tổ chức, từ đó góp phần vào sự phát triển bền vững của doanh nghiệp.

Các ký hiệu được sử dụng trong flowchart

Hình bầu dục

• Biểu tượng này được sử dụng để đánh dấu các điểm bắt đầu và kết thúc trong quy trình, hoặc để thể hiện khởi đầu và kết thúc của một chương trình.

• Trong hình bầu dục, thường sử dụng các từ như “Bắt đầu” hoặc “Kết thúc”, cũng như các cụm từ khác như “Gửi yêu cầu” hoặc “Nhận sản phẩm”.

Đường dòng chảy/ Đường mũi tên

• Đường dòng chảy hoặc đường mũi tên thể hiện thứ tự của các hoạt động trong quy trình.

• Đường mũi tên được sử dụng để chỉ rõ hướng đi từ một biểu tượng đến một biểu tượng khác.

Hình thoi

• Hình thoi được sử dụng để thể hiện các quyết định trong quy trình.

• Đối với các hoạt động mang tính nhị phân như có/ không hoặc đúng/ sai, hình thoi là biểu tượng thích hợp.

Hình chữ nhật

• Hình chữ nhật được sử dụng để thay đổi giá trị, hình dạng hoặc vị trí của dữ liệu trong quy trình.

• Để tìm hiểu về các ký hiệu khác nhau, bạn có thể tham khảo hình minh họa bên dưới.

Hình bình hành

• Hình bình hành được sử dụng để biểu thị dữ liệu đầu vào và đầu ra trong quy trình.

• Nó cũng được sử dụng để nhập dữ liệu hoặc hiển thị kết quả.

Biểu đồ tài liệu đơn lẻ

• Biểu đồ này được sử dụng để hiển thị một tài liệu (đính kèm) trong bất kỳ quy trình nào.

Biểu đồ nhiều tài liệu

• Biểu đồ này được sử dụng để hiển thị nhiều tài liệu trong bất kỳ quy trình nào.

Hoạt động trì hoãn

• Hình dạng của hoạt động trì hoãn biểu thị khoảng thời gian chờ đợi mà không có hoạt động nào diễn ra.

Các biểu tượng trong sơ đồ dòng chảy không chỉ giúp dễ dàng truyền đạt thông tin mà còn tăng cường khả năng hiểu biết về quy trình, từ đó cải thiện hiệu quả hoạt động trong tổ chức. Để tìm hiểu cách sử dụng các ký hiệu khác nhau và xem ví dụ, vui lòng tham khảo hình minh họa bên dưới.

Ví dụ về Flowchart

Các loại lưu đồ khác nhau

– Macro.

– Mini.

– Lưu đồ ma trận.

Một số lưu ý quan trọng để vẽ Flowchart hiệu quả

Flowchart là công cụ trực quan giúp mô tả quy trình hoặc thuật toán một cách rõ ràng, dễ hiểu. Để vẽ một biểu đồ Flowchart hiệu quả, cần lưu ý các yếu tố sau:

1. Xác định rõ mục đích của Flowchart

Trước khi bắt đầu, cần xác định rõ Flowchart sẽ được sử dụng để mô tả quy trình gì và phục vụ đối tượng nào. Việc này giúp đảm bảo lưu đồ có tính logic và dễ hiểu.

2. Sử dụng các ký hiệu chuẩn

Flowchart có các ký hiệu tiêu chuẩn như hình oval (bắt đầu/kết thúc), hình chữ nhật (quy trình), hình thoi (điều kiện rẽ nhánh)... Việc sử dụng đúng chuẩn giúp người đọc dễ dàng tiếp cận và áp dụng vào thực tế.

3. Sắp xếp các bước theo thứ tự logic

Các bước trong Flowchart cần được sắp xếp tuần tự, theo luồng xử lý tự nhiên từ trên xuống dưới hoặc từ trái sang phải. Điều này giúp người xem dễ theo dõi và tránh nhầm lẫn.

4. Tận dụng màu sắc và đường nét để phân biệt

Màu sắc và độ dày của đường nét có thể được sử dụng để làm nổi bật các bước quan trọng, giúp Flowchart dễ đọc hơn và trực quan hơn. Tuy nhiên, cần sử dụng hợp lý để tránh rối mắt.

5. Nhóm các bước và sử dụng tiêu đề hợp lý

Nếu Flowchart quá phức tạp, nên nhóm các bước thành từng phần nhỏ có tiêu đề để giúp người đọc dễ hiểu hơn. Điều này đặc biệt hữu ích trong các quy trình có nhiều giai đoạn hoặc phân nhánh phức tạp.

Ví dụ về các sơ đồ khác nhau được đề cập trong các hình dưới đây

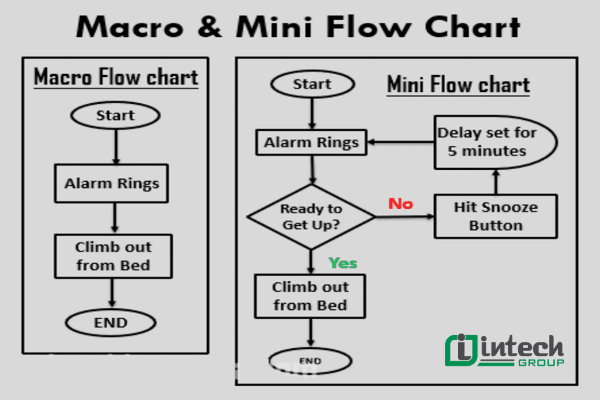

Macro và mini flowchart

Sơ đồ dòng chảy Macro & Mini Flowchart

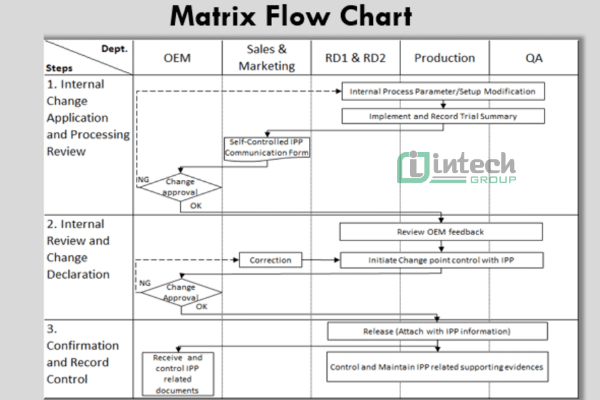

Ma trận (Matrix flowchart)

Sơ đồ dòng chảy ma trận Matrix Flow-chart

Những lợi ích khi sử dụng sơ đồ dòng chảy FlowChart

Cải thiện hiểu biết về quy trình

Sơ đồ dòng chảy giúp hình dung rõ ràng các bước trong một quy trình, từ đó nâng cao sự hiểu biết về cách thức hoạt động và mối quan hệ giữa các bước. Điều này giúp các thành viên trong nhóm nắm vững quy trình và tránh nhầm lẫn.

Cung cấp công cụ để đào tạo

Sử dụng sơ đồ dòng chảy làm tài liệu đào tạo giúp nhân viên mới dễ dàng tiếp cận và hiểu các quy trình phức tạp. Hình ảnh trực quan giúp tăng cường khả năng ghi nhớ và thúc đẩy việc học hỏi nhanh chóng.

Xác định các khu vực vấn đề và cơ hội cải tiến

Khi nhìn vào sơ đồ dòng chảy, các nhà quản lý có thể dễ dàng nhận diện những điểm nghẽn trong quy trình, từ đó đưa ra các giải pháp cải tiến hiệu quả. Sơ đồ này cũng giúp phát hiện các cơ hội tối ưu hóa quy trình, nâng cao hiệu suất làm việc.

Xác định và phân tích quy trình một cách dễ dàng

Sơ đồ dòng chảy cho phép phân tích quy trình một cách có hệ thống, giúp các nhà quản lý hiểu rõ hơn về cách thức hoạt động của quy trình hiện tại. Điều này là rất quan trọng để đưa ra các quyết định chính xác trong việc cải tiến quy trình.

Sơ đồ dòng chảy Flowchart trong nhà máy thông minh

Trong xu hướng dịch chuyển sang Nhà máy thông minh (Smart Factory) và Công nghiệp 4.0, sơ đồ dòng chảy Flowchart không còn là những nét vẽ tĩnh trên giấy hay file Word đơn thuần. Tại các hệ thống sản xuất tiên tiến, flowchart đã tiến hóa thành bản đồ tư duy logic kỹ thuật số, trực quan hóa sự tương tác thời gian thực giữa con người, máy móc (Robot, bộ điều khiển) và phần mềm điều hành.

Luồng Dòng Chảy Cốt Lõi Trong Flowchart Nhà Máy Thông Minh

Một flowchart nhà máy thông minh tiêu chuẩn thường tích hợp hoặc bóc tách thành 3 luồng dòng chảy chính nhằm đảm bảo tính toàn diện:

• Dòng chảy vật lý: Nguyên vật liệu, bán thành phẩm (WIP), thành phẩm, pallet, xe tự hành (AGV/AMR), cánh tay robot.

• Dòng chảy thông tin & dữ liệu : Tín hiệu cảm biến (Sensor), lệnh điều khiển PLC, dữ liệu quét mã vạch/RFID, dữ liệu phần mềm.

• Dòng chảy quyết định & Phản hồi: Các thuật toán AI, IoT kiểm tra điều kiện.

Vai Trò Của Flowchart Trong Vận Hành Nhà Máy Thông Minh

• Số hóa quy trình vận hành tiêu chuẩn: Thay vì bắt công nhân đọc những cuốn sổ tay dày cộp, các nhà máy thông minh tích hợp flowchart trực tiếp lên các màn hình HMI tại máy hoặc máy tính bảng của kỹ sư, giúp người vận hành biết chính xác bước tiếp theo cần làm gì, máy móc đang chạy ở công đoạn nào.

• Tối ưu hóa Logistics nội bộ: Sơ đồ dòng chảy giúp các kỹ sư hệ thống tính toán tần suất di chuyển, phân luồng giao thông cho xe tự hành AGV/AMR, tránh xung đột tuyến đường trên mặt sàn nhà xưởng, đảm bảo nguyên vật liệu luôn được cung ứng đúng lượng, đúng chỗ, đúng thời điểm (Just-In-Time).

• Nền tảng để lập trình tự động hóa: Trước khi viết mã code điều khiển cho một dây chuyền lắp ráp (ví dụ: Dây chuyền sản xuất thiết bị điện tử, điện lạnh), các kỹ sư R&D bắt buộc phải vẽ sơ đồ giải thuật , giúp phát hiện trước các lỗi xung đột hệ thống, đảm bảo các cụm băng tải, robot phối hợp nhịp nhàng.

•  Loại bỏ lãng phí (Kaizen & Lean): Nhìn vào sơ đồ dòng chảy tổng thể, ban quản lý dễ dàng phát hiện ra các "nút thắt cổ chai" – nơi sản phẩm bị ứ đọng quá lâu hoặc các công đoạn thừa thãi gây lãng phí thời gian và chi phí, từ đó đưa ra phương án cải tiến liên tục.

Trong nhà máy thông minh, Sơ đồ dòng chảy Flowchart chính là "mã nguồn" bằng hình ảnh của toàn bộ nhà xưởng. Nó liên kết chặt chẽ phần cứng (thiết bị cơ khí, robot) với phần mềm (hệ thống quản lý dữ liệu), giúp doanh nghiệp vận hành chuỗi sản xuất một cách minh bạch, tự động hóa và không có sai sót.

Kết luận

Sơ đồ dòng chảy Flowchart là công cụ trực quan được sử dụng rộng rãi ở cả doanh nghiệp lớn và nhỏ để mô tả các bước trong quy trình làm việc một cách dễ hiểu và sinh động. Nhờ vào khả năng minh họa, Flowchart giúp người dùng có cái nhìn tổng quan và rõ ràng về cách thức vận hành của quy trình trong doanh nghiệp, từ đó hỗ trợ việc tối ưu hóa hiệu suất và cải thiện quản lý dự án. Trong bối cảnh công nghệ và quy trình kinh doanh ngày càng phát triển, việc hiểu rõ và thành thạo Flowchart sẽ trở thành lợi thế, giúp bạn nâng cao hiệu quả và đạt được thành công trong mọi lĩnh vực.
