Trong xu hướng chuyển dịch sang năng lượng xanh, xe điện ngày càng trở thành lựa chọn phổ biến trên toàn cầu. Để đáp ứng nhu cầu này, các hãng ô tô đang không ngừng cải tiến công nghệ pin nhằm tăng quãng đường di chuyển và rút ngắn thời gian sạc. Tuy nhiên, bên cạnh lõi pin, vỏ pin xe điện cũng đóng vai trò quan trọng trong việc đảm bảo an toàn, hiệu suất và độ bền của toàn bộ hệ thống năng lượng.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu vỏ pin xe điện là gì, chức năng của nó và các vật liệu phổ biến được sử dụng trong sản xuất vỏ pin hiện nay như nhôm, thép, vật liệu composite,... giúp bạn có cái nhìn toàn diện hơn về bộ phận quan trọng nhưng thường bị bỏ qua này.

Vỏ pin xe điện là gì?

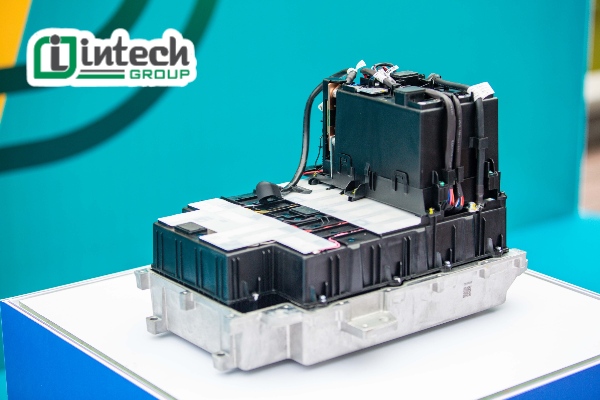

Vỏ pin xe điện là bộ phận cấu trúc bao bọc và bảo vệ khối pin (battery pack) trong xe điện, đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu suất hoạt động của hệ thống năng lượng. Hiện nay, vỏ pin xe điện được chế tạo từ vật liệu nhẹ và bền như nhôm hoặc thép để vừa đảm bảo khả năng chống va đập cơ học, vừa giảm trọng lượng cho toàn bộ xe. Vỏ pin thực hiện hai chức năng chính:

• Bảo vệ hệ thống pin khỏi va chạm, bụi bẩn và nước, đảm bảo an toàn khi vận hành.
• Tạo liên kết vững chắc cho các mô-đun pin, giúp tạo thành một khối hoàn chỉnh và ổn định.

Trong cấu trúc pin lithium-ion, vỏ pin chiếm từ 20% đến 30% tổng trọng lượng của toàn bộ hệ thống, là phần chịu lực và bảo vệ chủ đạo. Vì vậy, việc giảm trọng lượng vỏ pin xe điện đang trở thành mục tiêu lớn trong phát triển pin hiện đại.

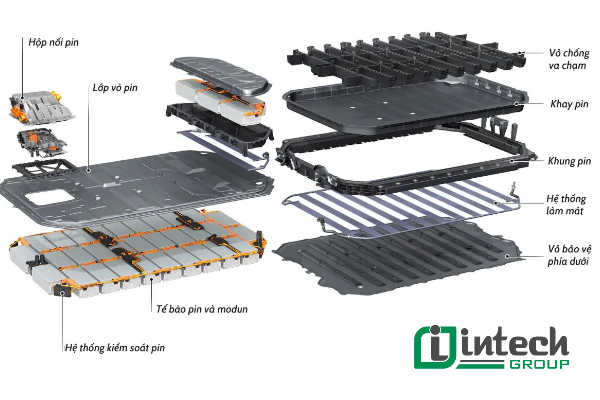

Cấu tạo pin xe ô tô điện

Pin xe điện gồm 4 thành phần chính cụ thể như sau:

• Vỏ pin xe điện: Là lớp bảo vệ bên ngoài có nhiệm vụ chống va đập cơ học, chống nước, cách nhiệt và chống cháy nổ, đảm bảo an toàn cho toàn bộ hệ thống pin.

• Tế bào pin (cells) và mô-đun: Là nơi lưu trữ và cung cấp nguồn điện cho xe vận hành. Các mô-đun này thường được sắp xếp theo cấu trúc tối ưu để tăng hiệu suất và mật độ năng lượng.

• Hệ thống làm mát: Giúp duy trì nhiệt độ lý tưởng của pin trong suốt quá trình sạc và xả, ngăn ngừa quá nhiệt và kéo dài tuổi thọ pin.

• Hệ thống quản lý pin (BMS): Theo dõi tình trạng pin, phát hiện lỗi, cân bằng điện áp giữa các tế bào và điều phối hoạt động hiệu quả của cả khối pin.

Như vậy, trong toàn bộ hệ thống, vỏ pin xe điện không chỉ đơn giản là lớp bao bọc mà còn góp phần quyết định độ an toàn, độ bền và khả năng vận hành ổn định của xe điện.

Những đặc tính cần có của vỏ pin xe điện để đảm bảo hiệu suất và an toàn

Vỏ pin xe điện không chỉ đơn thuần là lớp bảo vệ bên ngoài, mà còn đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động và kéo dài tuổi thọ của hệ thống pin. Để đáp ứng các yêu cầu kỹ thuật ngày càng khắt khe, vỏ pin cần sở hữu những đặc tính quan trọng sau:

Khả năng dẫn nhiệt ổn định

Vỏ pin xe điện phải có độ dẫn nhiệt tốt để duy trì nhiệt độ ổn định cho các mô-đun pin, đặc biệt trong điều kiện vận hành cường độ cao. Sự chênh lệch nhiệt độ giữa các mô-đun trong cùng một bộ pin có thể làm giảm hiệu suất tổng thể, gây ảnh hưởng đến tuổi thọ pin và an toàn khi sử dụng.

Cấu trúc bền vững và chống va đập

Một vỏ pin tốt cần được thiết kế với độ bền cơ học cao, khả năng chịu lực và chống va đập mạnh nhằm bảo vệ các mô-đun pin cũng như các linh kiện bên trong khỏi tác động bên ngoài như va chạm, rung lắc hay điều kiện thời tiết khắc nghiệt.

Tương thích với hệ thống quản lý nhiệt

Trong các dòng xe hybrid (HEV) vốn có cấu hình sạc/xả cao hơn xe điện thuần (EV) nhiệt lượng sinh ra nhiều hơn. Do đó, vỏ pin xe điện cần tương thích với hệ thống quản lý nhiệt thông minh, nhỏ gọn, nhẹ, dễ lắp đặt và tiết kiệm chi phí. Hệ thống này giúp đảm bảo pin hoạt động ổn định dù trong điều kiện nhiệt độ môi trường thay đổi.

Hỗ trợ kiểm soát nhiệt độ linh hoạt

Ngoài khả năng cách nhiệt, vỏ pin cũng nên hỗ trợ các phương pháp kiểm soát nhiệt như:

• Làm mát bằng không khí hoặc chất lỏng

• Vật liệu cách nhiệt chuyên dụng

• Tích hợp vật liệu chuyển pha (PCM) để lưu trữ và giải phóng nhiệt khi cần thiết

• Giải pháp chủ động hoặc thụ động trong hệ thống làm mát và sưởi

Những công nghệ này giúp duy trì pin ở dải nhiệt độ tối ưu, đảm bảo hiệu suất ổn định và tăng tuổi thọ của hệ thống pin trong suốt quá trình sử dụng.

Vật liệu thường dùng để sản xuất vỏ pin xe điện

Vỏ pin xe điện không chỉ là lớp bảo vệ, mà còn là một phần quan trọng trong thiết kế giúp tối ưu hiệu suất và đảm bảo an toàn cho hệ thống pin. Tùy vào yêu cầu về trọng lượng, độ bền và khả năng chống chịu môi trường, các nhà sản xuất sử dụng nhiều loại vật liệu khác nhau để chế tạo vỏ pin xe điện. Dưới đây là tổng quan về các vật liệu phổ biến hiện nay:

Vỏ pin bằng thép

Đây là loại vật liệu truyền thống được áp dụng nhiều trong các dòng xe như Nissan Leaf. Vỏ pin thép được chế tạo bằng phương pháp dập và hàn điểm, mang lại độ bền và độ cứng cao, chi phí sản xuất thấp. Tuy nhiên, nhược điểm là trọng lượng nặng, dễ bị ăn mòn nếu không xử lý tốt.

Vỏ pin bằng nhôm

Tấm nhôm + Nhôm đúc nguyên khối: Được sử dụng trong các dòng xe hybrid như Cadillac CT6 và Audi Q7 e-tron. Nhôm đúc giúp tăng độ kín, chống rò rỉ và nâng cao độ bền tổng thể của vỏ pin xe điện. Tuy nhiên, kích thước vỏ đúc thường bị giới hạn bởi công suất thiết bị.

Tấm nhôm + Nhôm định hình: Loại cấu trúc phổ biến trên Tesla Model S, Weilai ES8, Volkswagen MEB… giúp giảm trọng lượng, tăng tính linh hoạt và độ cứng của khung pin. Đây là lựa chọn tối ưu cho các xe điện hiện đại có yêu cầu cao về mật độ năng lượng và hiệu suất vận hành.

Vật liệu hỗn hợp (composite)

Nhựa + Nhôm: Ví dụ như dòng xe BYD Qin Pro EV500 sử dụng nhựa cho tấm trên và nhôm cho tấm dưới. Thiết kế này giúp giảm trọng lượng bộ pin đến 157kg và tăng mật độ năng lượng lên 160Wh/kg, cho phép xe di chuyển quãng đường dài hơn.

SMC + Nhôm cường độ cao: Được sử dụng trong các mẫu xe như Geely Emgrand EV450, GAC Trumpchi GE3 530. Kết hợp này vừa tối ưu về trọng lượng, vừa đảm bảo độ cứng và khả năng chống va đập.

Vật liệu composite sợi carbon (CFRP)

NIO ES6 là một trong những dòng xe tiên phong sử dụng vỏ pin sợi carbon. Vật liệu này nhẹ hơn 40% so với thép và nhôm thông thường, có độ cứng vượt trội và khả năng cách nhiệt rất tốt. Tuy nhiên, chi phí sản xuất vẫn còn cao nên chưa phổ biến rộng rãi.

Các vật liệu mới tiềm năng

Ngoài các vật liệu truyền thống và composite, vỏ pin xe điện còn được thử nghiệm với thép dập nóng, nhôm xốp và các vật liệu nhẹ khác. Dù chưa được ứng dụng phổ biến, nhưng đây sẽ là xu hướng tương lai nhằm giảm trọng lượng và tăng tính an toàn của hệ thống pin.

Nên chọn nhôm hay thép cường độ cao cho vỏ pin xe điện?

Khi thiết kế vỏ pin xe điện, việc lựa chọn giữa nhôm và thép cường độ cao là một quyết định quan trọng, ảnh hưởng trực tiếp đến trọng lượng, độ bền, chi phí sản xuất và hiệu suất vận hành của xe. Dưới đây là bảng so sánh chi tiết giữa hai vật liệu phổ biến này:

Tiềm năng phát triển ngành sản xuất vỏ pin xe điện trong tương lai

Trong bối cảnh thị trường xe điện và tự động hóa bùng nổ, nhu cầu đối với vỏ pin xe điện ngày càng tăng cao. Hiện nay, phần lớn các nhà máy pin chỉ cung cấp cell pin, còn các hãng ô tô sẽ tự lắp ráp bộ pin hoàn chỉnh. Chính vì vậy, vỏ pin xe điện là một mắt xích quan trọng được đặt hàng riêng theo tiêu chuẩn kỹ thuật của từng dòng xe.

Intech Group hiện là một trong những đơn vị tiên phong cung cấp robot tự hành và giải pháp lắp ráp pin chính xác cao, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt trong sản xuất vỏ pin xe điện. Đây là bước tiến quan trọng góp phần thúc đẩy quá trình tự động hóa và nâng cao chất lượng sản phẩm cho ngành công nghiệp ô tô thế hệ mới.
