Bo mạch điện tử là gì?

Bo mạch điện tử, còn được gọi là Printed Circuit Board (PCB), là nền tảng quan trọng trong ngành công nghiệp điện tử. PCB được sử dụng rộng rãi trong hầu hết các thiết bị từ đồng hồ thông minh, máy tính, thiết bị viễn thông đến các hệ thống công nghệ cao như vũ khí quân sự. Với chức năng tạo liên kết điện giữa các linh kiện, PCB đóng vai trò trung tâm trong việc duy trì hoạt động của thiết bị.

PCB được cấu thành từ ba bộ phận chính:

- Tấm đáy cách điện: Là nền tảng để lắp đặt và cách ly các thành phần điện tử.

- Dây dẫn: Tạo đường truyền kết nối giữa các linh kiện.

- Tấm đệm: Hỗ trợ việc lắp ráp và hàn các linh kiện lên bề mặt mạch.

Với thiết kế thông minh, PCB không chỉ thay thế hệ thống dây dẫn phức tạp mà còn giúp tối ưu hóa kết nối điện trong mạch. Bo mạch điện tử đảm nhận hai vai trò quan trọng: vừa là mạch dẫn điện, vừa là tấm cách điện đảm bảo an toàn.

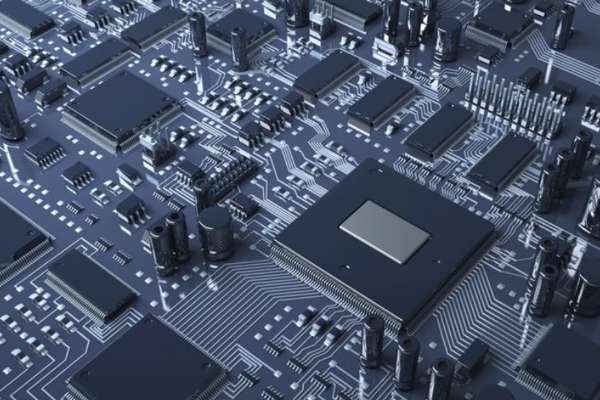

Mạch điện tử tích hợp là gì?

Mạch điện tử tích hợp, hay còn gọi là Integrated Circuit (IC), là một dạng vi mạch tiên tiến trong đó nhiều thành phần điện tử được tích hợp trên một không gian rất nhỏ. Các thành phần như transistor, điện trở, tụ điện và các mạch khác được thiết kế để liên kết chặt chẽ với nhau, tạo nên các chức năng điện tử phức tạp.

Nhờ sự tích hợp này, mạch điện tử tích hợp mang lại nhiều ưu điểm vượt trội:

• Giảm kích thước: Các linh kiện được tích hợp giúp IC nhỏ gọn hơn so với các mạch sử dụng linh kiện rời rạc.

• Giảm trọng lượng: Tích hợp linh kiện trên một chip đơn lẻ giúp giảm đáng kể khối lượng tổng thể của hệ thống.

• Tiết kiệm năng lượng: Mạch tích hợp tiêu thụ ít năng lượng hơn, góp phần nâng cao hiệu quả hoạt động.

Với các lợi ích này, IC trở thành thành phần không thể thiếu trong các thiết bị điện tử hiện đại như điện thoại thông minh, máy tính, ô tô và nhiều sản phẩm công nghệ cao khác. Đây là giải pháp tối ưu cho việc phát triển các thiết bị nhỏ gọn, hiệu suất cao trong thời đại công nghiệp 4.0.

Cấu tạo và chất liệu bảng mạch điện tử

Bảng mạch điện tử đóng vai trò trung tâm trong mọi thiết bị điện tử hiện đại, được cấu tạo từ ba thành phần chính: bảng mạch, linh kiện điện tử, và các kết nối.

Bảng mạch thường được làm từ vật liệu dẻo hoặc cứng, với các đường mạch in và lỗ để gắn linh kiện. Các đường mạch này đảm bảo truyền dẫn dòng điện và kết nối giữa các thành phần. Linh kiện điện tử, như điốt, tụ điện, trở điện và transistor, được gắn trên bảng mạch để thực hiện các chức năng điều khiển dòng điện, xử lý và khuếch đại tín hiệu. Quá trình kết nối giữa các linh kiện được thực hiện thông qua hàn hoặc các phương pháp gắn trực tiếp, tạo nên một hệ thống đồng bộ, chính xác và hiệu quả trong việc xử lý tín hiệu điện.

Chất liệu bảng mạch cũng đóng vai trò quan trọng, đảm bảo độ bền, khả năng chống nhiệt và dẫn điện tốt. Việc lựa chọn vật liệu phù hợp giúp tối ưu hóa hiệu suất và độ ổn định của bảng mạch điện tử trong các môi trường khác nhau.

Tiêu chuẩn sản xuất bảng mạch điện tử

Để đảm bảo chất lượng và độ tin cậy của bảng mạch điện tử, ngành công nghiệp đã áp dụng các tiêu chuẩn quốc tế IPC (Institute for Printed Circuits). Đây là hệ thống tiêu chuẩn giúp cải thiện quy trình sản xuất, nâng cao tính nhất quán và tăng tuổi thọ cho sản phẩm.

Một số tiêu chuẩn IPC phổ biến bao gồm:

• IPC-2581: Được sử dụng để trao đổi dữ liệu thiết kế giữa nhà thiết kế và nhà sản xuất, giúp giảm sai sót và đảm bảo sự nhất quán trong sản xuất.

• IPC-2221: Hướng dẫn về thiết kế PCB, từ bố cục, danh sách linh kiện, đến quản lý nhiệt và tính chất điện.

• IPC-4101C: Đưa ra yêu cầu về vật liệu sử dụng trong bảng mạch in cứng hoặc nhiều lớp.

• IPC-6012B: Thiết lập các yêu cầu về chất lượng và hiệu suất, như khả năng hàn, độ bền cơ học và tính toàn vẹn cấu trúc của bảng mạch.

• IPC-A-600F: Định nghĩa tiêu chí chấp nhận, từ lỗ khoan, lớp mạ đồng, đến cấu trúc mạch.

• J-STD-001: Tiêu chuẩn về vật liệu và kỹ thuật hàn, đảm bảo kết nối chất lượng cao trong sản phẩm điện tử.

• IPC-A-610: Đánh giá tiêu chí chấp nhận của sản phẩm cuối cùng, đây là tiêu chuẩn phổ biến nhất trong ngành.

Tuân thủ các tiêu chuẩn IPC giúp các doanh nghiệp điện tử sản xuất ra những sản phẩm chất lượng, bền bỉ và đáng tin cậy. Điều này không chỉ nâng cao sự hài lòng của khách hàng mà còn tạo lợi thế cạnh tranh vượt trội trên thị trường.

Việc sử dụng các tiêu chuẩn quốc tế như IPC không chỉ đảm bảo chất lượng cho bảng mạch mà còn tạo cơ sở cho sự đổi mới và phát triển lâu dài trong ngành công nghiệp điện tử toàn cầu.

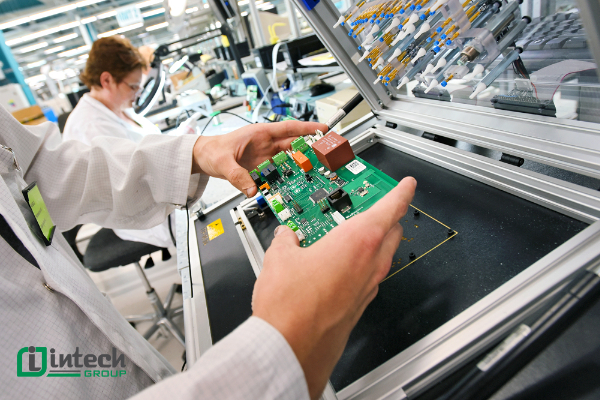

Lợi ích của bo mạch điện tử

Bo mạch điện tử mang lại nhiều lợi ích vượt trội trong quá trình sản xuất và sử dụng thiết bị điện tử, bao gồm:

- Giảm chi phí và trọng lượng sản phẩm: Thiết kế gọn nhẹ và tối ưu giúp giảm giá thành.

- Nâng cao chất lượng và độ tin cậy: PCB có tính nhất quán cao, đáp ứng tiêu chuẩn hóa trong sản xuất hàng loạt.

- Hỗ trợ tự động hóa: Phù hợp với các dây chuyền sản xuất hiện đại, dễ dàng cơ giới hóa và tự động hóa.

- Thuận tiện bảo trì: PCB đã được kiểm tra và lắp ráp hoàn chỉnh có thể sử dụng như linh kiện thay thế độc lập, giúp giảm thời gian và chi phí bảo trì.

Hiện nay, PCB đã trở thành một trong những thành phần quan trọng nhất, góp phần nâng cao hiệu quả sản xuất và độ bền của các thiết bị điện tử trong mọi lĩnh vực.

Các loại bo mạch điện tử phổ biến hiện nay

Sau khi tìm hiểu về cấu tạo và chức năng của bo mạch điện tử, hãy cùng khám phá các loại bo mạch điện tử thông dụng và vai trò của chúng trong đời sống và sản xuất.

1. Mạch khuếch đại

Mạch khuếch đại là loại bo mạch có chức năng tăng cường tín hiệu điện. Nó nhận tín hiệu đầu vào với công suất nhỏ, khuếch đại và tạo ra công suất lớn hơn ở đầu ra. Loại mạch này thường xuất hiện trong các thiết bị như amply, thiết bị âm tần, đài radio, tivi,...

Các loại mạch khuếch đại:

- Mạch khuếch đại dòng điện: Thu dòng điện yếu ở đầu vào và khuếch đại thành dòng điện mạnh hơn nhiều lần ở đầu ra.

- Mạch khuếch đại điện áp: Nhận tín hiệu với biên độ nhỏ ở đầu vào và cung cấp dòng điện có biên độ lớn hơn nhiều lần ở đầu ra. Loại này thường được sử dụng trong thiết bị biến áp và ổn áp.

- Mạch khuếch đại công suất: Là sự kết hợp giữa khuếch đại dòng điện và điện áp, giúp khuếch đại tín hiệu có công suất yếu thành tín hiệu mạnh hơn đáng kể.

2. Mạch nguồn (chỉnh lưu, lọc, ổn áp)

Mạch nguồn, hay còn gọi là mạch chỉnh lưu, lọc và ổn áp, được sử dụng để biến đổi dòng điện xoay chiều thành dòng điện một chiều hoặc ổn định dòng điện, tránh tình trạng quá tải gây hỏng hóc thiết bị.

Các loại mạch chỉnh lưu:

• Mạch chỉnh lưu nửa chu kỳ: Chỉ cho dòng điện đi qua tải trong một nửa chu kỳ.

• Mạch chỉnh lưu toàn chu kỳ: Cho phép dòng điện đi qua tải trong cả hai chu kỳ, mang lại hiệu quả cao hơn.

Loại mạch này thường được ứng dụng trong các thiết bị điện tử để bảo vệ và duy trì hoạt động ổn định.

3. Mạch tạo xung

Mạch tạo xung là bo mạch điện tử dùng để biến đổi năng lượng dòng điện một chiều thành dòng điện có xung và tần số theo yêu cầu.

Ứng dụng của mạch tạo xung:

• Máy phát xung chính xác.

• Điều chế độ rộng xung (PWM).

• Điều chế vị trí xung (PPM) – thường sử dụng trong các thiết bị thu phát hồng ngoại.

Loại mạch này đóng vai trò quan trọng trong các thiết bị tạo xung điện tử và điều khiển.

4. Mạch tạo sóng hình sin

Mạch tạo sóng hình sin được thiết kế để tạo ra tín hiệu sóng sin chuẩn về biên độ và tần số.

Ứng dụng của mạch tạo sóng hình sin:

• Làm nguồn tín hiệu kiểm tra đặc tính của linh kiện điện tử, mạch khuếch đại, và các thiết bị khác.

• Tạo sóng mang trong kỹ thuật thu phát vô tuyến điện.

Loại mạch này thường được sử dụng trong nghiên cứu và thử nghiệm thiết bị điện tử, giúp đảm bảo tính chính xác và hiệu quả trong vận hành.

Các loại bo mạch điện tử như mạch khuếch đại, mạch nguồn, mạch tạo xung và mạch tạo sóng hình sin đóng vai trò quan trọng trong thiết kế và vận hành thiết bị điện tử hiện đại. Mỗi loại mạch đều có chức năng và ứng dụng riêng, giúp nâng cao hiệu quả và độ bền cho hệ thống điện tử trong sản xuất và đời sống.

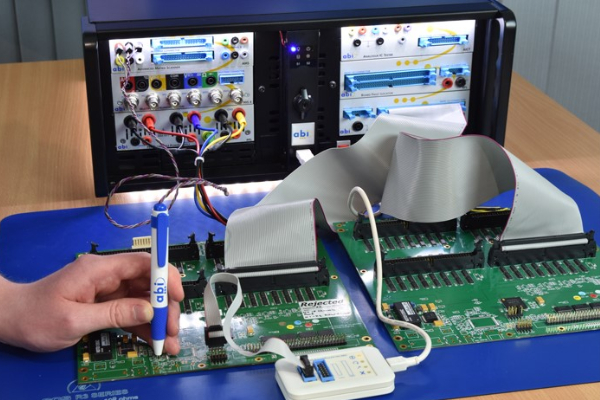

Ứng dụng của bo mạch điện tử

Bo mạch điện tử (PCB) là thành phần quan trọng, hiện diện trong hầu hết các thiết bị điện tử hiện đại. Nhờ tính linh hoạt và khả năng tùy chỉnh, PCB được ứng dụng rộng rãi trong nhiều lĩnh vực, từ điện tử tiêu dùng đến công nghiệp nặng.

- Trong thiết bị điện tử tiêu dùng: PCB là nền tảng cho các sản phẩm như điện thoại di động, máy tính bảng, máy tính cá nhân, tivi, và các thiết bị gia dụng thông minh. Chúng đảm bảo hoạt động ổn định và hiệu quả cho các sản phẩm hàng ngày, từ đèn LED tiết kiệm năng lượng đến các thiết bị âm thanh chất lượng cao.

- Trong ngành công nghiệp ô tô: PCB góp phần quan trọng vào các hệ thống như điều khiển động cơ, hệ thống đánh lửa, giải trí trên xe hơi, và các tính năng an toàn như túi khí, cảm biến lùi, hoặc hệ thống hỗ trợ lái xe tiên tiến. Sự hiện diện của PCB giúp tối ưu hóa hiệu suất và tăng cường độ an toàn cho các phương tiện.

- Trong lĩnh vực y tế: PCB được ứng dụng trong các thiết bị chẩn đoán tiên tiến như máy X-quang, máy MRI, và các thiết bị theo dõi sức khỏe như máy đo nhịp tim hay huyết áp. Các bo mạch này cũng xuất hiện trong thiết bị y tế di động, góp phần cải thiện chất lượng chăm sóc sức khỏe cho bệnh nhân.

- Trong công nghiệp điện tử: PCB trong các máy móc công nghiệp, robot tự động, và máy in 3D. Với vai trò là trung tâm điều khiển, PCB giúp các hệ thống tự động hóa hoạt động chính xác, tăng hiệu suất sản xuất và giảm thiểu sai sót.

- Trong công nghệ thông tin và viễn thông: PCB là thành phần không thể thiếu của các thiết bị như router, modem, switch, và trung tâm dữ liệu. Nhờ khả năng xử lý tín hiệu hiệu quả, PCB giúp đảm bảo tốc độ và độ tin cậy trong truyền thông mạng.

- Trong công nghiệp hàng không vũ trụ, PCB được sử dụng trong các hệ thống điện tử trên máy bay, tàu vũ trụ, và vệ tinh. Với yêu cầu cao về độ tin cậy và hiệu suất, PCB trong lĩnh vực này giúp duy trì hoạt động ổn định của các thiết bị điều hướng và liên lạc không gian.

Sự phát triển của Internet of Things (IoT) cũng mở rộng phạm vi ứng dụng của PCB. Từ thiết bị điều khiển nhà thông minh đến cảm biến nhiệt độ, ánh sáng và chuyển động, PCB đóng vai trò trung tâm trong việc kết nối và điều khiển các thiết bị IoT, mang lại sự tiện ích và hiện đại hóa cho cuộc sống.

Kết luận

Bo mạch điện tử không chỉ là thành phần quan trọng trong thiết bị tiêu dùng mà còn đóng vai trò cốt lõi trong y tế, ô tô, công nghiệp, và hàng không vũ trụ. Ứng dụng rộng rãi và khả năng tùy chỉnh của PCB đã và đang góp phần thúc đẩy sự đổi mới và phát triển của các ngành công nghiệp trên toàn cầu.
