Được sử dụng rộng rãi bởi nhiều doanh nghiệp, SCADA cung cấp khả năng thu thập và phân tích dữ liệu thời gian thực, giúp tối ưu hóa hoạt động sản xuất và giảm thiểu rủi ro. Vậy, SCADA thực sự có vai trò như thế nào trong ngành công nghiệp? Cùng Intech Group khám phá chi tiết về hệ thống SCADA qua bài viết dưới đây.

SCADA là gì?

SCADA là hệ thống kiểm soát và giám sát từ xa, bao gồm phần mềm và phần cứng, được thiết kế để hỗ trợ các tổ chức công nghiệp trong các nhiệm vụ sau:

• Điều khiển các quy trình công nghiệp tại các địa điểm từ xa hoặc tại chỗ.

• Giám sát, thu thập và xử lý dữ liệu thời gian thực từ các thiết bị, cảm biến, van, máy bơm, động cơ, và các thiết bị công nghiệp khác.

• Giao tiếp trực tiếp với thiết bị thông qua giao diện người-máy (HMI).

• Lưu trữ và ghi nhận sự kiện vào tệp nhật ký để dễ dàng theo dõi và phân tích.

Hệ thống SCADA đóng vai trò cực kỳ quan trọng trong các tổ chức công nghiệp, giúp duy trì hiệu suất hoạt động tối ưu, xử lý và phân tích dữ liệu để đưa ra các quyết định thông minh hơn, đồng thời cảnh báo và xử lý các vấn đề phát sinh kịp thời, giảm thiểu thời gian dừng máy.

Kiến trúc SCADA cơ bản bao gồm:

PLC (Programmable Logic Controller) hoặc RTU (Remote Terminal Unit) - Đây là các vi xử lý điều khiển và giao tiếp với các thiết bị công nghiệp như máy móc, cảm biến và các bộ điều khiển khác.

HMI (Human Machine Interface) - Giao diện người-máy, giúp người vận hành tương tác trực tiếp với hệ thống SCADA.

Phần mềm SCADA - Phần mềm này tiếp nhận và xử lý dữ liệu từ các PLC và RTU, hiển thị thông tin cho người vận hành và hỗ trợ phân tích dữ liệu, đưa ra quyết định.

Nguồn gốc của SCADA

Để hiểu rõ nguồn gốc của SCADA (Supervisory Control and Data Acquisition), trước tiên chúng ta cần xem xét những vấn đề mà các tổ chức công nghiệp đã gặp phải trước khi hệ thống này ra đời. Trước giữa thế kỷ 20, việc điều khiển và giám sát thiết bị trong các xưởng sản xuất, nhà máy công nghiệp, hoặc các địa điểm từ xa hoàn toàn dựa vào nhân viên vận hành bằng tay thông qua các nút bấm và mặt số tương tự.

Giai đoạn đầu: Nhu cầu kiểm soát từ xa

Khi quy mô các nhà máy và xưởng sản xuất tăng lên, nhu cầu kiểm soát thiết bị ở khoảng cách xa cũng trở nên cấp thiết. Các tổ chức công nghiệp bắt đầu sử dụng rơle và bộ hẹn giờ để tự động hóa một phần, giúp giảm sự phụ thuộc vào nhân lực. Tuy nhiên, các hệ thống này vẫn tồn tại nhiều hạn chế:

Khó cấu hình lại: Việc thay đổi thiết lập hoặc nâng cấp hệ thống gặp nhiều khó khăn.

Khó khắc phục sự cố: Tìm và sửa lỗi trong các hệ thống này rất phức tạp.

Không gian cồng kềnh: Các bảng điều khiển chiếm diện tích lớn và không hiệu quả.

Những hạn chế này tạo ra nhu cầu cấp thiết về một hệ thống kiểm soát hoàn toàn tự động, thông minh và hiệu quả hơn.

Bước chuyển mình: Sự ra đời của SCADA

Những năm 1950: Máy tính bắt đầu được phát triển và sử dụng trong lĩnh vực kiểm soát công nghiệp, mở ra khả năng giám sát và điều khiển tự động. Các hệ thống kiểm soát giám sát đầu tiên được ứng dụng phổ biến trong các ngành như vận hành đường ống dẫn dầu khí và năng lượng.

Những năm 1960: Công nghệ đo lường từ xa được giới thiệu, cho phép truyền tải dữ liệu và thông số kỹ thuật từ các địa điểm từ xa về trung tâm giám sát mà không cần can thiệp thủ công. Điều này đã đánh dấu một bước tiến lớn trong việc hiện đại hóa quy trình công nghiệp.

Những năm 1970: Thuật ngữ SCADA chính thức được đặt ra. Sự phát triển của các bộ vi xử lý và PLC (Programmable Logic Controller) trong thập kỷ này đã nâng cao khả năng giám sát và điều khiển, giúp SCADA trở thành hệ thống tự động hóa mạnh mẽ và thông minh hơn bao giờ hết.

Cấu trúc cơ bản của SCADA

Hệ thống SCADA được xây dựng từ nhiều thành phần khác nhau, tạo nên một hệ thống giám sát và điều khiển mạnh mẽ. Về cơ bản, cấu trúc SCADA bao gồm 4 thành phần chính:

Giao diện hoạt động

Đây là phần giao tiếp trực tiếp với các thiết bị vật lý trong hệ thống, bao gồm:

- Thiết bị đo lường: Thu thập dữ liệu về các thông số hoạt động.

- Cảm biến: Theo dõi và ghi nhận các biến số như nhiệt độ, áp suất, dòng chảy.

- Cơ cấu chấp hành: Đóng vai trò thực hiện lệnh điều khiển từ hệ thống.

- Thiết bị chuyển đổi: Biến đổi tín hiệu từ dạng vật lý sang dạng số hoặc ngược lại.

Trạm thu thập dữ liệu trung gian

Trạm trung gian đóng vai trò liên kết giữa thiết bị đầu cuối và hệ thống giám sát. Bao gồm:

- RTU (Remote Terminal Unit): Thiết bị đầu cuối từ xa, chịu trách nhiệm thu thập và gửi dữ liệu từ các thiết bị đầu cuối đến hệ thống trung tâm.

- PLC (Programmable Logic Controller): Bộ điều khiển logic khả trình, giúp phân tích và xử lý tín hiệu, đồng thời giao tiếp với các thiết bị chấp hành hoặc cảm biến.

Hệ thống truyền thông

Đây là thành phần đảm bảo truyền tải dữ liệu giữa các thiết bị và trung tâm điều khiển, bao gồm:

- Thiết bị truyền tín hiệu: Như cáp quang, sóng vô tuyến.

- Thiết bị viễn thông: Đảm bảo truyền dữ liệu qua khoảng cách xa.

- Thiết bị chuyển đổi dồn kênh: Tích hợp và tối ưu hóa tín hiệu truyền tải.

Hệ thống điều khiển giám sát

Thành phần này là trung tâm phân tích và xử lý dữ liệu, bao gồm:

- Phần mềm giao diện người máy (HMI): Màn hình hiển thị đồ họa, cho phép người vận hành theo dõi trạng thái hệ thống và tương tác với thiết bị.

Vai trò của SCADA là gì?

Hệ thống SCADA đóng vai trò quan trọng trong việc giám sát và điều khiển các hệ thống công nghiệp, mang lại nhiều lợi ích vượt trội. Cụ thể, vai trò của SCADA bao gồm:

Thu thập và phân tích dữ liệu

• Thu thập tín hiệu từ các thiết bị cảm biến và đo đạc.

• Tổng hợp, phân tích dữ liệu từ hệ thống để cung cấp thông tin chi tiết và chính xác.

Xử lý và cảnh báo

• Xử lý các công thức, phép tính từ số liệu thu thập được.

• Đưa ra các cảnh báo kịp thời khi hệ thống gặp sự cố hoặc có vấn đề cần xử lý.

Hiển thị thông tin

• Hiển thị thông tin và dữ liệu đã được xử lý dưới dạng đồ họa hoặc thông số.

• Giúp người điều hành nhanh chóng xác định nguyên nhân và đưa ra biện pháp khắc phục.

Truyền tín hiệu và điều khiển

• Nhận lệnh từ người điều hành, sau đó chuyển tiếp tín hiệu đến các thiết bị máy móc.

• Điều khiển các thiết bị trong nhà máy một cách tự động hoặc thủ công, đảm bảo tính chính xác cao.

Giảm thiểu sự cố và tối ưu hóa vận hành

• SCADA giúp giảm thiểu lỗi hệ thống và duy trì hoạt động liên tục.

• Tích hợp nhiều chức năng tự động hóa, thay thế lao động thủ công, tối ưu hóa hiệu suất và giảm thời gian chết.

SCADA có khả năng chịu lỗi cao, đảm bảo độ chính xác trong tính toán và vận hành. Tùy theo yêu cầu, doanh nghiệp có thể mở rộng thêm các bộ điều khiển hoặc cảm biến để tăng cường khả năng giám sát và quản lý.

Cơ chế hoạt động của hệ thống SCADA

Hệ thống SCADA hoạt động theo quy trình tuần tự với sự tích hợp chặt chẽ của các thành phần:

Thu thập dữ liệu

- Các RTU liên tục quét dữ liệu từ các cảm biến hoặc thiết bị đo (như lưu lượng, nhiệt độ, áp suất).

- Quá trình này diễn ra theo chu kỳ, được gọi là thời gian quét bên trong.

Phân tích và xử lý tín hiệu

Dữ liệu từ RTU được truyền về PLC để phân tích và chuyển đổi tín hiệu, xác định các vấn đề cần giải quyết.

Hiển thị và điều khiển

- Tín hiệu sau khi phân tích sẽ được hiển thị trên giao diện HMI dưới dạng đồ họa hoặc số liệu chi tiết.

- Người vận hành có thể tương tác trực tiếp với các thiết bị qua HMI hoặc điều khiển tự động theo các lệnh đã được lập trình sẵn.

Điều khiển tự động và thủ công

SCADA cho phép tự động hóa hoàn toàn với các công tắc bật/tắt hoặc điều chỉnh thiết bị theo yêu cầu lập trình.

Trong một số trường hợp, hệ thống cần đến sự can thiệp của người điều khiển để xử lý tình huống phức tạp.

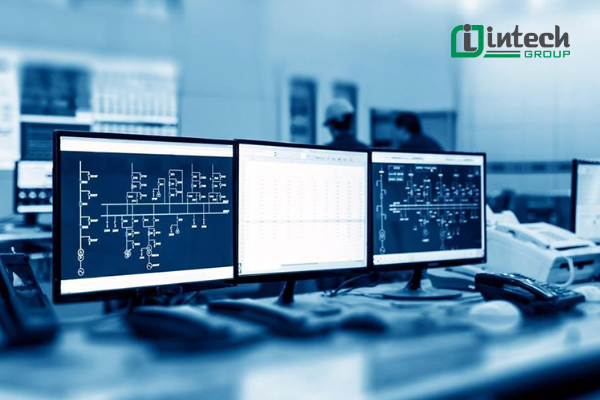

SCADA được ứng dụng trong lĩnh vực gì?

Hệ thống SCADA là xương sống của nhiều ngành công nghiệp hiện đại, giúp duy trì hiệu quả hoạt động, phân phối dữ liệu thông minh và giảm thiểu thời gian gián đoạn. SCADA được ứng dụng rộng rãi trong các lĩnh vực như:

• Năng lượng: Quản lý lưới điện, nhà máy điện, và hệ thống năng lượng tái tạo.

• Thực phẩm và đồ uống: Đảm bảo chất lượng, an toàn trong sản xuất và đóng gói.

• Chế tạo: Tối ưu hóa dây chuyền sản xuất và quản lý thiết bị.

• Dầu khí: Giám sát và điều khiển quá trình khai thác, vận chuyển, và lọc dầu.

• Quốc phòng: Hỗ trợ kiểm soát và bảo trì các hệ thống quốc phòng quan trọng.

• Tái chế: Tối ưu hóa quy trình phân loại và xử lý vật liệu.

• Vận tải: Giám sát giao thông, đường sắt, và vận chuyển hàng hóa.

• Xử lý nước thải: Đảm bảo chất lượng và hiệu quả trong quá trình xử lý.

Hệ thống SCADA hiện đại có đặc điểm gì?

Các hệ thống SCADA hiện đại được thiết kế để truy cập dữ liệu thời gian thực từ bất kỳ đâu trên thế giới. Khả năng này cho phép chính phủ, doanh nghiệp và các tổ chức tư nhân đưa ra quyết định chính xác dựa trên dữ liệu, góp phần cải thiện quy trình sản xuất và vận hành.

Nếu không có SCADA, việc thu thập và phân tích đủ dữ liệu để hỗ trợ các quyết định chiến lược sẽ trở nên vô cùng khó khăn, thậm chí là bất khả thi. Đặc biệt, các hệ thống SCADA hiện đại cung cấp:

Phát triển ứng dụng nhanh (RAD)

SCADA tích hợp khả năng RAD, cho phép người dùng thiết kế ứng dụng dễ dàng ngay cả khi không có kiến thức chuyên sâu về lập trình phần mềm.

Cải thiện hiệu quả và bảo mật

Áp dụng các tiêu chuẩn IT tiên tiến như SQL và ứng dụng web-based, hệ thống SCADA hiện đại tăng cường năng suất, độ tin cậy và khả năng bảo mật dữ liệu.

Tích hợp với hệ thống MES và ERP

Phần mềm SCADA hiện đại sử dụng cơ sở dữ liệu SQL, giúp tích hợp liền mạch với các hệ thống MES (Hệ thống Thực thi Sản xuất) và ERP (Hoạch định Nguồn lực Doanh nghiệp) hiện có. Điều này tạo điều kiện cho dữ liệu luân chuyển liên tục trong toàn bộ tổ chức.

Phân tích dữ liệu lịch sử

Dữ liệu lịch sử từ SCADA có thể được lưu trữ vào cơ sở dữ liệu SQL, cho phép phân tích dễ dàng hơn thông qua các biểu đồ và xu hướng dữ liệu (data trending).

Kết luận

Việc áp dụng phần mềm SCADA hiện đại giúp các doanh nghiệp không chỉ tối ưu hóa quy trình mà còn nâng cao hiệu quả hoạt động, đảm bảo an toàn và duy trì vị thế cạnh tranh trong bối cảnh chuyển đổi số toàn cầu.
